Багатоосьовий етап позиціонування приводу лінійної направляючої з ремінним приводом

Короткий опис:

Основна особливість

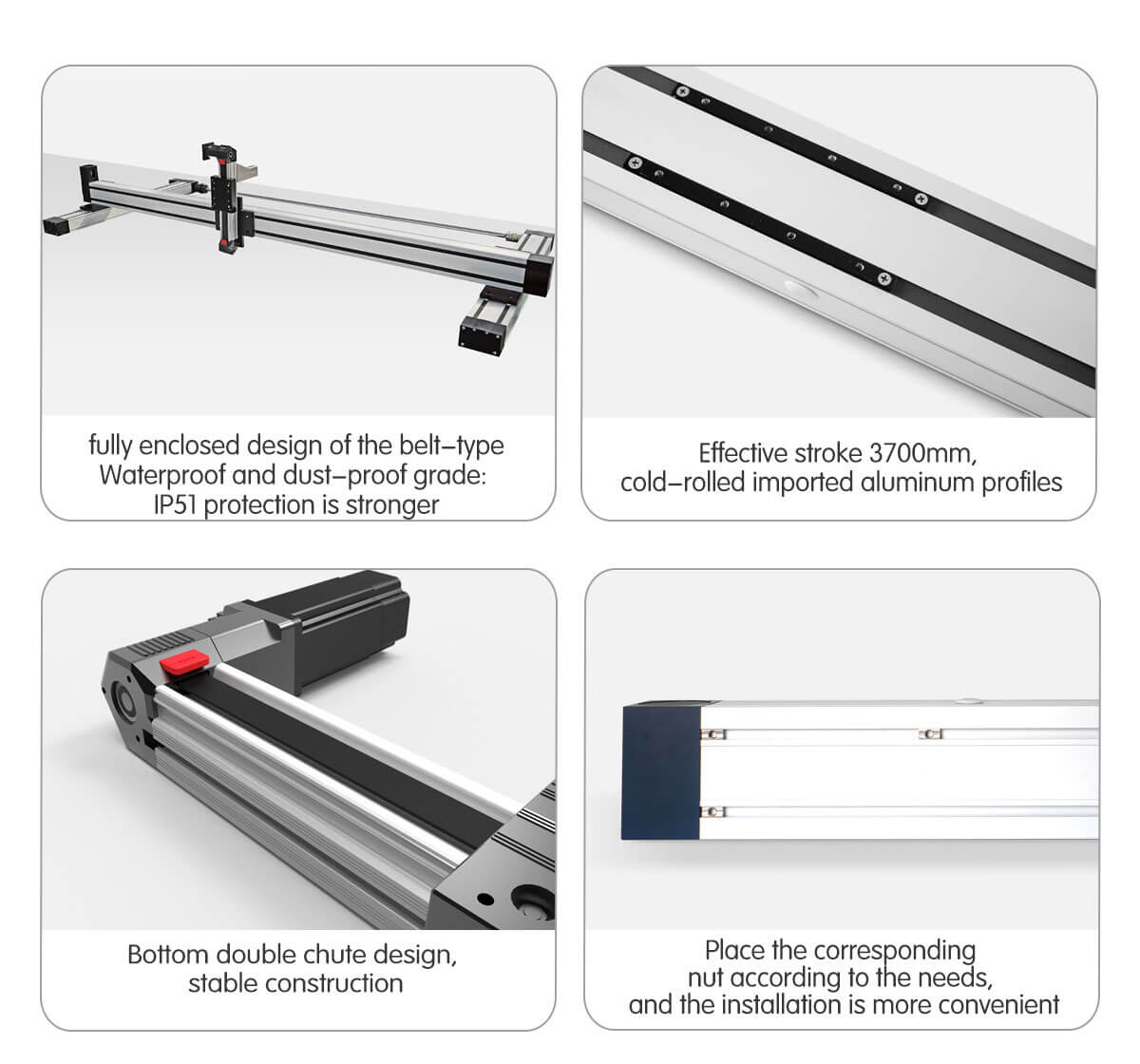

Корпус двовісного модуля синхронного ременя FPB60 являє собою прецизійний екструдований алюмінієвий профіль, а загальна конструкція легка. З обох боків корпусу та монтажної поверхні основи є Т-подібні гайки, що забезпечують практичність встановлення та фіксації основи. Т-образні напрямні з обох боків профілю можна встановити з датчиками. Інтегрована конструкція профільного та лінійного направляючого підшипника, висока жорсткість, висока швидкість, низький коефіцієнт тертя, низький рівень шуму, сильна взаємозамінність та тривалий термін служби. Це комбінований модуль, спеціально створений для розробників і виробників багатоосьових лінійних роботизованих рук. Подвійний вал використовує високотвердий хромований антикорозійний стрижень синхронізації, а колесо синхронізації використовує сталь 45, яка добре оснащена зубчастим ременем із поліамідної сталевої дроту, і вибирає високоякісні елементи кочення. Зусилля ефективно зменшується на 50%, і він більш зносостійкий і тихий. В даний час розмір і ширина основи лінійного модуля синхронного ременя становить 60 мм, а найдовший ефективний хід може досягати 3,5 метрів.

Область застосування

FPB60 в основному використовується в затиску, передачі, позиціонуванні інструментів, автоматизованих робочих станціях, напівпровідниковому обладнанні, рідкокристалічному панелі TFT-LCD, сонячному обладнанні, світлодіодному онлайн-обладнанні, механічній робочій платформі внутрішньої осі XYZ, дозуванні, стопорних гвинтах, візуальному огляді, вимірювальному обладнанні тощо, високошвидкісні, високоточні, довгоходові місця.
