Високошвидкісний, низькошумний, легкий дизайн, двоосьовий лінійний напрямний рух із зубчастим ременем

Короткий опис:

Головна особливість

Модулі серії FPB приводяться в рух синхронним ременем, можуть легко досягати тривалого ходу, реалізують великий діапазон руху, використовують алюмінієву конструкцію, максимальний хід досягає 3500 мм, максимальна швидкість до 4000 мм/с.

Галузь застосування

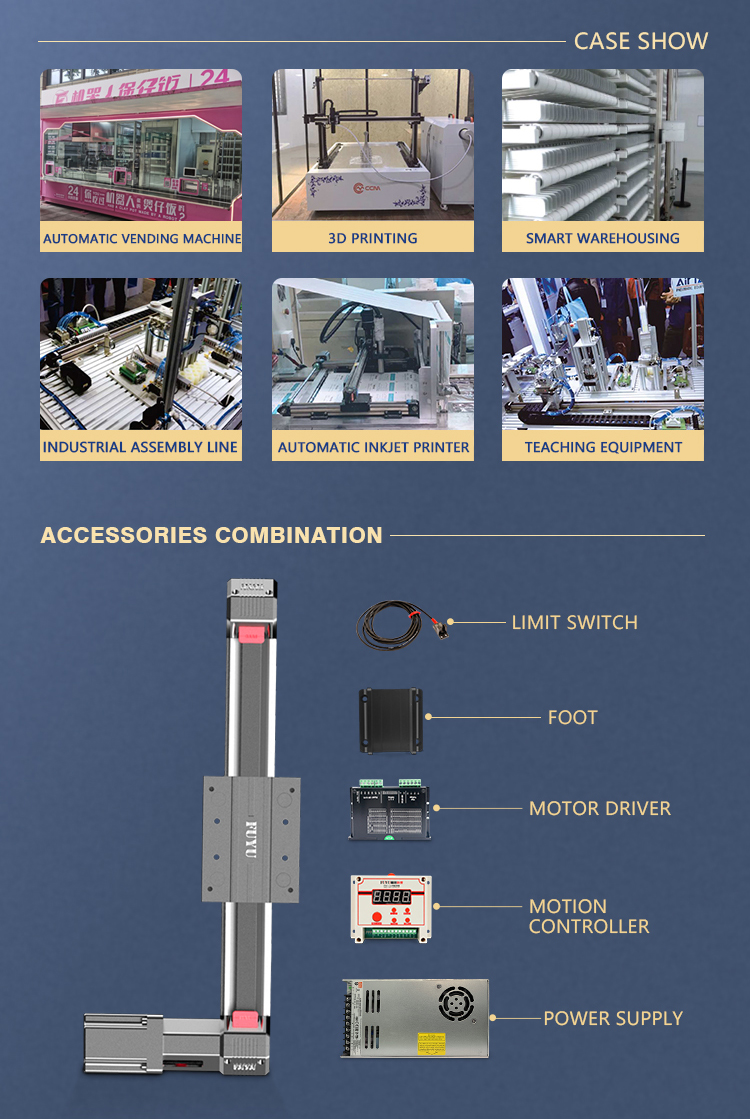

Лазерний різальний верстат, гравірувальний верстат для різання задньої частини фотоелектричного листа, транспортна механічна рука, допоміжний пристрій, демонстрація функції електричного дослідження, види автоматичної виробничої лінії Industrail, види прецизійної обробки машин.

Серія:ФПБ45

Діапазон ходу:100 мм-3500 мм

Точність позиціонування:0,05 мм

Максимальна швидкість:4000 мм/с

Максимальне навантаження:15 кг

Керівник модуля:80 мм

Надіслати нам електронного листа Завантажити у PDF Відтворити відео

Деталі продукту

Огляд бренду

Загальні параметри системи
Точність положення (мм)	±0,05
Тип драбини Діаметр гвинта (мм)	70
Час розгону та гальмування (с)	0,5
Серводвигун потужністю 400 Вт
Горизонтальний	Завантаження (кг)	2 кг	4 кг	6 кг	8 кг	10 кг	12 кг	14 кг	15 кг
Горизонтальний	Повна швидкість (мм/с)	2000 рік	2000 рік	2000 рік	2000 рік	2000 рік	2000 рік	2000 рік	2000 рік
Вертикальний	Завантаження (кг)	2 кг	4 кг	6 кг	8 кг	10 кг
Вертикальний	Повна швидкість (мм/с)	2000 рік	2000 рік	2000 рік	2000 рік	1500
Бічний монтаж	Завантаження (кг)	2 кг	4 кг	6 кг	8 кг	10 кг
Бічний монтаж	Повна швидкість (мм/с)	2000 рік	2000 рік	2000 рік	2000 рік	2000 рік
Підйомні роботи	Завантаження (кг)	2 кг	4 кг	6 кг	8 кг	10 кг
Підйомні роботи	Повна швидкість (мм/с)	2000 рік	2000 рік	2000 рік	2000 рік	2000 рік
5756 Кроковий двигун (струм 4 А)
Горизонтальний	Завантаження (кг)	2 кг	4 кг	6 кг	8 кг	10 кг	12 кг	14 кг	15 кг
Горизонтальний	Повна швидкість (мм/с)	1000	1000	800	800	600	600	500	500
Підйомні роботи	Завантаження (кг)	2 кг	4 кг	6 кг	8 кг	10 кг
Підйомні роботи	Повна швидкість (мм/с)	1000	800	800	600	400
Бічний монтаж	Завантаження (кг)	2 кг	4 кг	6 кг	8 кг	10 кг
Бічний монтаж	Повна швидкість (мм/с)	1000	800	800	600	400
Вертикальний	Завантаження (кг)	1 кг	2 кг	3 кг
Вертикальний	Повна швидкість (мм/с)	800	600	300
дБ: ≤65 дБ

Попередній: Плата контролера системи лінійного руху для верстата з ЧПУ

Далі: Легкий лінійний привід з ремінним приводом та двоосьовою направляючою рейкою високої швидкості

CHENGDU FUYU TECHNOLOGY CO.LTD

FUYU — виробник інтелектуальних продуктів для лінійних систем руху. Наша основна продукція включає лінійний модуль з кульковим гвинтом, лінійну напрямну рейку з ремінним приводом, електричний привід, платформу позиціонування та контролер руху для декартового робота. Як національне високотехнологічне підприємство, ми маємо 82 права інтелектуальної власності, включаючи 6 патентів на винаходи, корисні моделі, патенти на зовнішній вигляд та 76 авторських прав на програмне забезпечення. Ми сертифіковані CE, FCC, RoHS, TUV та ISO9001. Багатоосьова система позиціонування може складатися з кількох модулів, діапазон ходу 50 мм-12000 мм, точність позиціонування 0,02 мм-0,2 мм та вантажопідйомність 3 кг-180 кг. Вони широко використовуються для медичного обладнання, лінійки продуктів автоматизації, електронної промисловості тощо. Як промислове підприємство, ми також приймаємо OEM. Після того, як ви надасте проект машини, наші інженери зв'яжуться з вами протягом 48 годин, щоб запропонувати найкраще рішення для системи лінійного руху.
