Um motor linear é frequentemente descrito como um motor rotativo, apenas cortado e enrolado, de forma que, em vez de um eixo giratório criar torque, é uma carga que se move linearmente que cria força. Os motores lineares usam levitação magnética para mover um objeto – dessa forma, ele não é desacelerado pelo atrito e pode, na verdade, alcançar um controle mais preciso do que as opções mecânicas.

Isso pode te lembrar dos trens de alta velocidade que levitam sobre trilhos magnéticos – o conceito de motores lineares é semelhante, exceto que a força gerada é utilizada de diversas maneiras no setor industrial.

Tipos de motores lineares

O movimento linear pode ser obtido com alguns designs de motores diferentes. Tanto um atuador quanto a pista magnética podem se mover linearmente para criar força, dependendo do design, embora a maioria dos designs utilize um atuador para o movimento. Embora o conceito de motores lineares seja o mesmo em todos os tipos, a força resultante, o controle e a eficiência variam. Existem três tipos principais de motores lineares:

1. Motores lineares cilíndricos: estes foram alguns dos primeiros motores lineares disponíveis comercialmente. No entanto, perderam popularidade no setor industrial porque seu comprimento é inerentemente limitado pelo projeto. O único ponto de apoio está nas extremidades de uma haste cilíndrica, o que significa que o ímã entrará em contato com o atuador se o projeto do motor for muito longo.

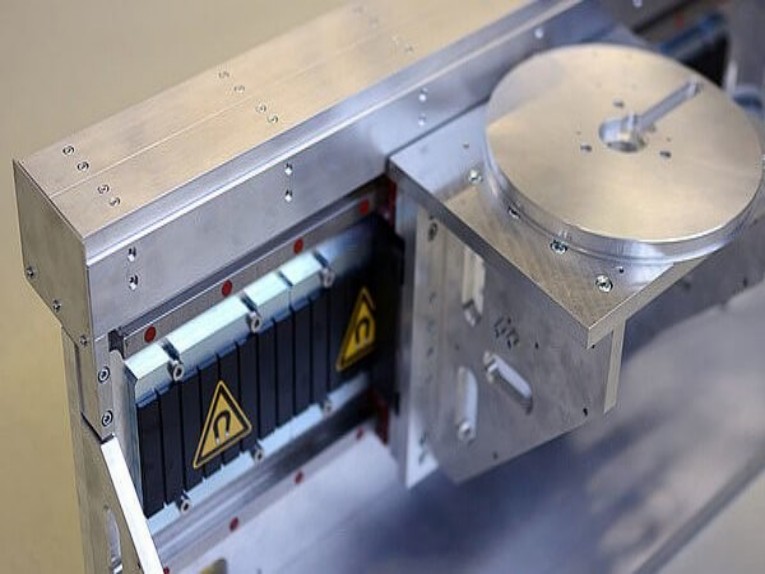

2. Motores lineares de canal em U: esses motores lineares possuem duas trilhas magnéticas paralelas voltadas uma para a outra, criando um formato de U, com o atuador suportado por um sistema de rolamentos entre as trilhas. Esse projeto é amplamente utilizado porque minimiza a fuga de fluxo magnético, aumentando a eficiência.

3. Motores lineares planos: esses tipos de motores lineares apresentam uma pista plana abaixo de um atuador. Existem algumas versões diferentes de motores lineares planos:

a. Motores planos sem ranhuras e sem núcleo de ferro: uma série de bobinas montadas em uma base de alumínio compõe esse tipo de motor linear. A ausência de ferro no atuador significa que o motor não possui força de atração. Esses motores proporcionam ótimo controle, mas têm baixa força de saída.

b. Motores planos de ferro sem ranhuras: a única diferença de projeto em relação ao motor plano sem ferro descrito acima é que este motor possui suas bobinas montadas em lâminas de ferro. Isso cria uma força de atração entre o trilho e o atuador, aumentando a quantidade de força produzida.

c. Motores planos de ferro ranhurado: neste projeto, as bobinas são envolvidas por uma estrutura de aço sobre o trilho. Isso cria um campo magnético mais concentrado, o que torna esses tipos de motores planos os mais potentes. No entanto, eles também são os mais suscetíveis ao desgaste ao longo do tempo.

A maioria dos motores lineares é utilizada em máquinas-ferramenta ou na fabricação de componentes semicondutores, onde sua precisão e velocidade proporcionam ganhos significativos de produtividade. Os três tipos de motores lineares listados acima são os principais modelos utilizados no setor industrial.

Os motores lineares são uma tecnologia relativamente nova, mas já estão sendo amplamente utilizados. O uso da levitação magnética reduz o desgaste, o que, por sua vez, diminui o tempo de inatividade e a frequência de manutenção. Há muitas vantagens em usar motores lineares.
