Driver per motore passo-passo Nema23 per guida di movimento lineare FUYU Immagine in evidenza

Driver del motore passo-passo Nema23 per la guida del movimento lineare FUYU

Breve descrizione:

Serie:Driver del motore passo-passo

Tipo:Microstepping Nema23

Inviaci un'e-mail

Dettagli del prodotto

Profilo Aziendale

Articolo	Driver del motore passo-passo FMDD50D40NOM	Marca	FUYU
Corrente di uscita massima	1,0~4,0 A	Alimentazione elettrica	CC 24 ~ 50 V
Impostazioni correnti	8 canali	Impostazione della suddivisione	16 canali

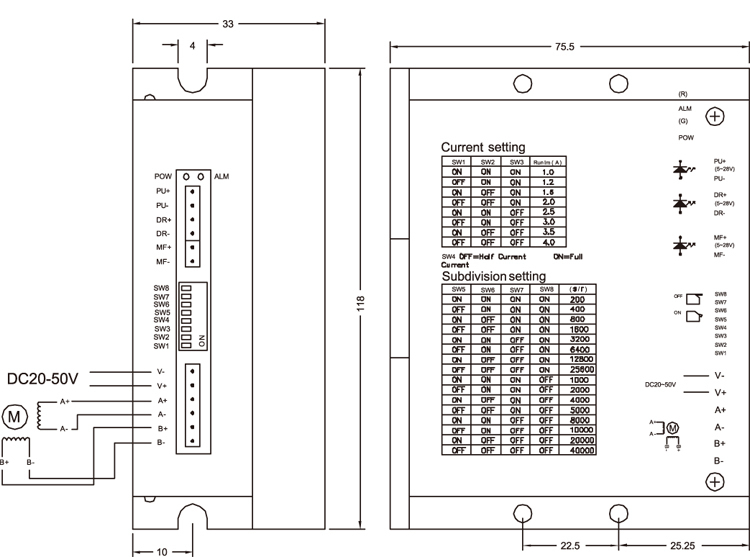

Massima risoluzione	40000 passi/cerchio	Misurare	118 x 75,5 x 33 mm
Risposta più alta	200Kpps	Motore abbinato	Motore passo-passo bifase da 42 ~ 57 mm

Segno	Funzione	Istruzioni
PU+	Ingresso segnale a impulsi (lato positivo)	Collegare al lato positivo dell'alimentazione del segnale.Intervallo di tensione in ingresso: +5 V ~ +24 V
PU-	Ingresso segnale a impulsi	Attivato dal fronte di caduta.Il motore fa un passo quando l'impulso cambia da "livello alto" a "livello basso".Resistenza di ingresso 220Ω.Requisiti: livello basso 0 ~ 0,5 V, livello alto > 4 V, larghezza dell'impulso > 2,5 μs
DR+	Ingresso segnale di direzione (lato positivo)	Collegare al lato positivo dell'alimentazione del segnale.Intervallo di tensione di ingresso standard: +5 V ~ +24 V
DR-	Ingresso del segnale di direzione	Cambia la direzione di rotazione del motore.Resistenza di ingresso 220Ω.Requisiti: livello basso 0 ~ 0,5 V, livello alto > 4 V, larghezza dell'impulso > 2,5 μs
MF+	Segnale motore libero (lato positivo)	Quando fa effetto, il conducente smette di funzionare e il motore viene liberato
MF-	Segnale motore libero (lato negativo)	Quando fa effetto, il conducente smette di funzionare e il motore viene liberato
V-	Energia -	CC 20-50 V
V+	Potenza +	CC 20-50 V
A+	Collegamento motore
A-
B+
B-

Precedente: Robot cartesiano con sistema di movimento lineare antipolvere per braccio robotico laser della fresatrice

Prossimo: Guida al movimento lineare con attuatore a microvite a ricircolo di sfere FUYU con motore passo-passo per dispositivi medici

CHENGDU FUYU TECNOLOGIA CO.LTD

FUYU Technology è un produttore di prodotti intelligenti per sistemi di movimento lineare.I nostri prodotti principali includono modulo lineare con vite a ricircolo di sfere, guida lineare con trasmissione a cinghia, attuatore elettrico, stadio di posizionamento multiasse e controller di movimento per robot cartesiano. In qualità di impresa nazionale ad alta tecnologia, sono stati autorizzati 82 diritti di proprietà intellettuale, che coinvolgono 6 brevetti di invenzione, modelli di utilità, brevetti di aspetto e 76 diritti d'autore sul software.Siamo certificati CE, FCC, RoHS, IP65, TUV e ISO9001. Il sistema di posizionamento multiasse può essere composto da diversi moduli, intervallo di corsa 50 mm-4000 mm, precisione di posizione 0,02 mm-0,2 mm e capacità di carico 3 kg-180 kg.Sono ampiamente utilizzati per apparecchiature mediche, linee di prodotti di automazione, industria elettronica ecc. In quanto fabbrica industriale, accettiamo anche OEM.Una volta fornito il progetto della macchina, i nostri ingegneri ti contatteranno entro 48 ore per suggerire la migliore soluzione per il sistema di movimento lineare.
