Les actionneurs linéaires sont généralement caractérisés par leur mécanisme d'entraînement - lecteur de la courroie, le lecteur de vis de plomb, le lecteur pneumatique, etc. Mais il n'est pas inhabituel que les actionneurs électriques de style tige soient classés par la tension d'entrée - généralement 12 ou 24 volts - de leur intégré intégré moteurs. Ces actionneurs fournissent une force de poussée, un peu comme un cylindre pneumatique ou hydraulique. En fait, les actionneurs électriques de style tige sont largement utilisés pour remplacer les cylindres pneumatiques ou hydrauliques, en raison de leur simplicité et des économies de coûts potentielles qui peuvent être réalisées en passant de la puissance fluide au mouvement à entraînement électrique.

Conception

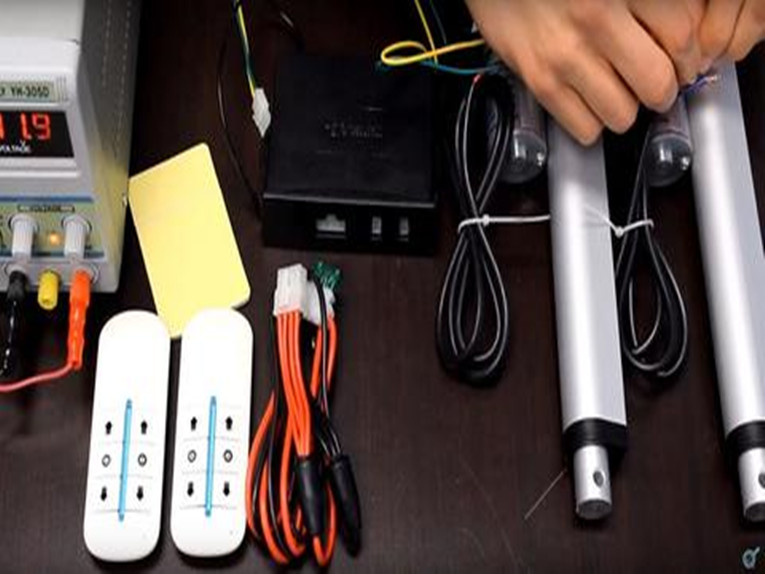

Comme son nom l'indique, un actionneur linéaire de 12 volts comprend un moteur à courant continu de 12 volts, intégré ou étroitement couplé avec le corps de l'actionneur. Les actionneurs de 12 volts sont entraînés presque exclusivement par l'un des deux mécanismes - une vis à billes ou une vis de plomb. Et la plupart des conceptions intègrent un engrenage ou utilisent un moteur d'engrenage pour optimiser les caractéristiques de poussée et de vitesse de l'actionneur. La conception la plus élémentaire comprend un interrupteur de limite à chaque extrémité de la course, ce qui signifie que l'actionneur s'étend et se rétracte complètement, sans positionnement intermédiaire. Cependant, la plupart des fabricants proposent des commutateurs de limite programmables en option, pour les capacités de positionnement intermédiaire.

Étant donné que ces actionneurs électriques de style tige sont souvent utilisés pour remplacer les cylindres hydrauliques ou pneumatiques, certaines de leurs caractéristiques de conception de base suivent les précédents définis par les autres technologies. Le montage est un bon exemple. Un actionneur linéaire de 12 volts est généralement monté de la même manière qu'un cylindre pneumatique ou hydraulique, la plupart ayant des options de montage de la chape et de la trunnion. Dans quelques gammes de produits d'actionneur linéaire de 12 volts, vous trouverez des tailles de corps et des options de montage qui répondent à l'ISO, au NFPA et à d'autres normes, ce qui rend la conversion d'un actionneur pneumatique ou hydraulique à un actionneur électrique beaucoup plus simple dans les applications existantes.

Performance et sélection
L'une des différences les plus cruciales entre les actionneurs de style de tige et de type curseur est que les actionneurs de style de tige ne fournissent que la force de poussée. Leur utilisation principale est de pousser et / ou de tirer une charge, via un tube ou une tige qui s'étend et se rétracte de l'actionneur. Alors qu'une bague ordinaire guide la tige, il n'y a pas de guides linéaires pour soutenir et transporter la charge. Dans la plupart des applications, le support et le guide de la charge sont fournis par des voies ou des rails indépendants de l'actionneur. Ce principe d'exploitation explique pourquoi ces actionneurs ont plusieurs surnoms différents, notamment des «cylindres électriques», des «actionneurs de type Thrust» et des «actionneurs de style de tige».

Le dimensionnement et la sélection d'un actionneur linéaire de 12 volts sont assez simples, car le moteur est présélectionné et intégré dans l'actionneur. Le premier paramètre à considérer est généralement la poussée, car elle dictera souvent la taille corporelle globale de l'actionneur. Ensuite, la longueur de course, car un petit actionneur peut répondre aux exigences de poussée, mais peut ne pas être en mesure d'atteindre la longueur nécessaire.

Avec une sélection initiale de l'actionneur basé sur la force de poussée et la course, les exigences de vitesse et de cycle de service peuvent ensuite être vérifiées. Les combinaisons de force et de vitesse admissibles sont généralement fournies par le fabricant, sous la forme d'une courbe de performance ou d'un graphique. Une fois qu'il est confirmé que tous les autres paramètres sont dans les capacités de l'actionneur, il est important de vérifier le cycle de service requis, ou «à temps», car le chauffage moteur peut être un facteur limitant pour les performances de l'actionneur.

Applications appropriées
Pratiquement chaque fois qu'une charge doit être poussée ou tirée, sans être guidée ou transportée, un actionneur de style tige est un bon choix. Cela comprend l'ouverture et la fermeture des portes coulissantes dans des applications telles que les wagons et les centres d'usinage. Dans l'industrie médicale, les actionneurs de 12 volts sont souvent utilisés pour le positionnement ergonomique des tables de travail ou des lits de patients.

Dans les opérations de transport, ces actionneurs sont couramment utilisés pour arrêter ou détourner le produit le long du convoyeur, selon les exigences du processus. Et parce qu'ils sont entièrement fermés et disponibles dans des conceptions de cotes IP ou hygiéniques, les actionneurs de style de tige sont bien adaptés aux marchés pharmaceutiques et alimentaires et des boissons, où des opérations purement poussées - telles que l'insertion, l'étiquetage ou l'estampage - sont typiques.
