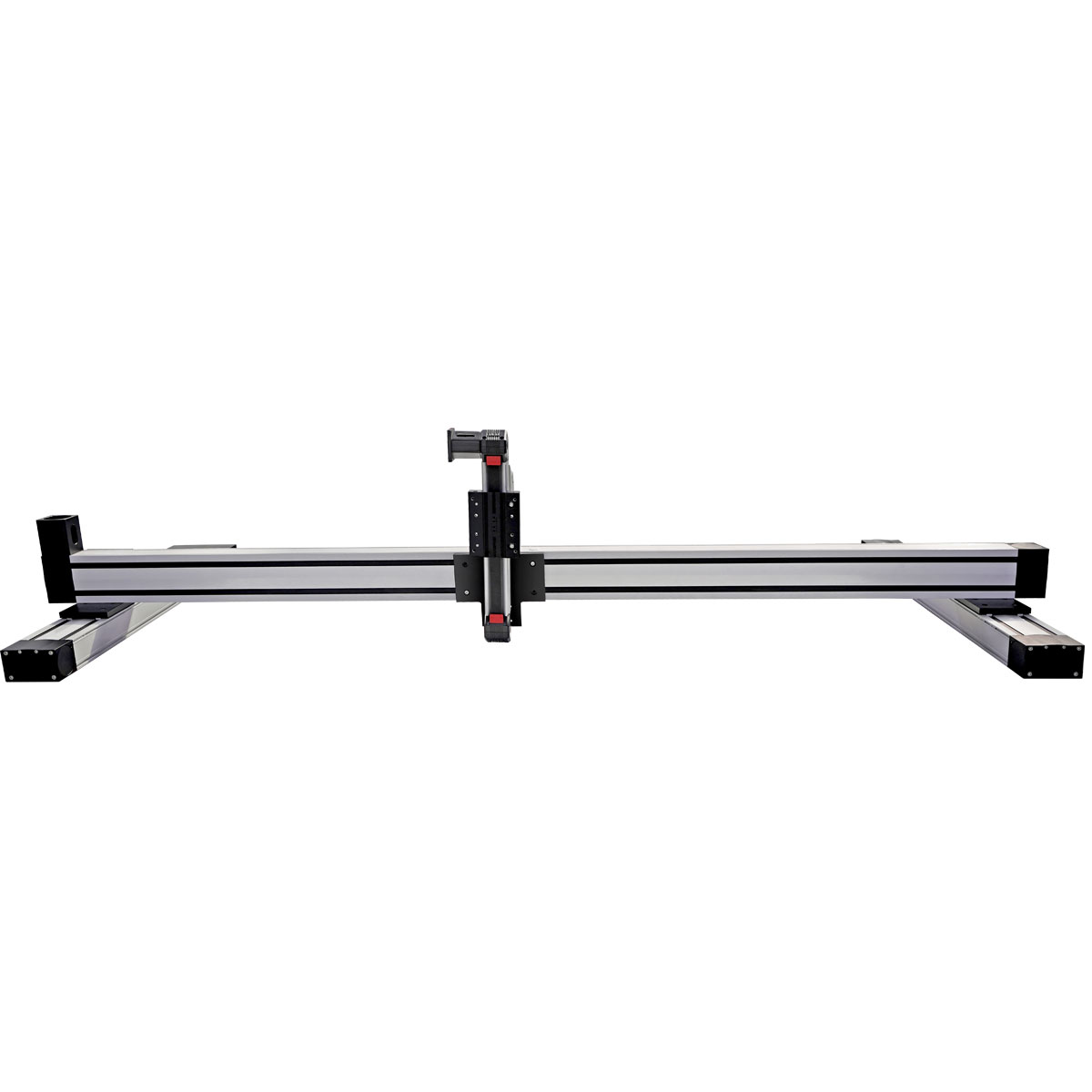

    Étape de positionnement multi-axes d'actionneur entraîné par courroie de guide de rail linéaire

    Brève description :

    Caractéristique principale

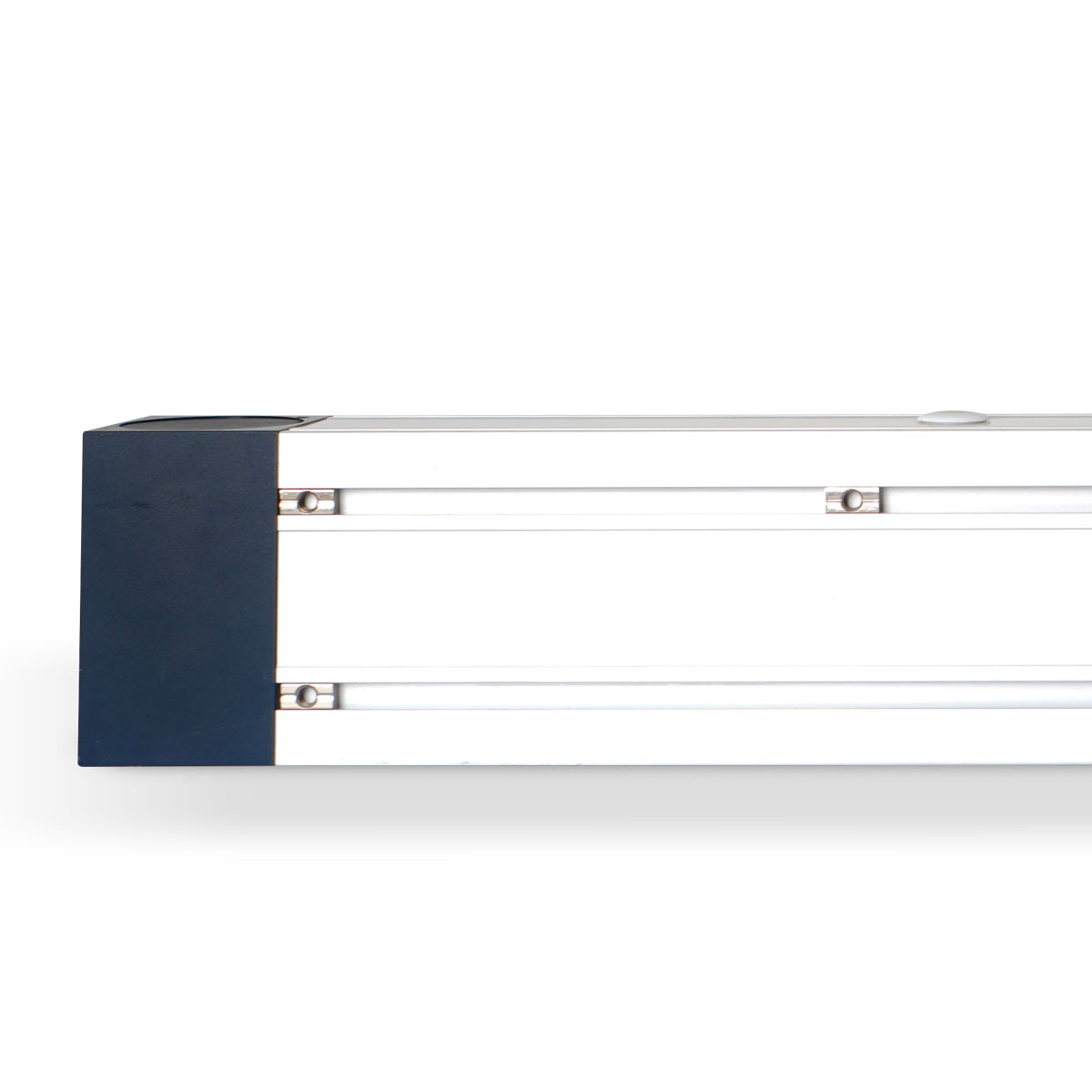

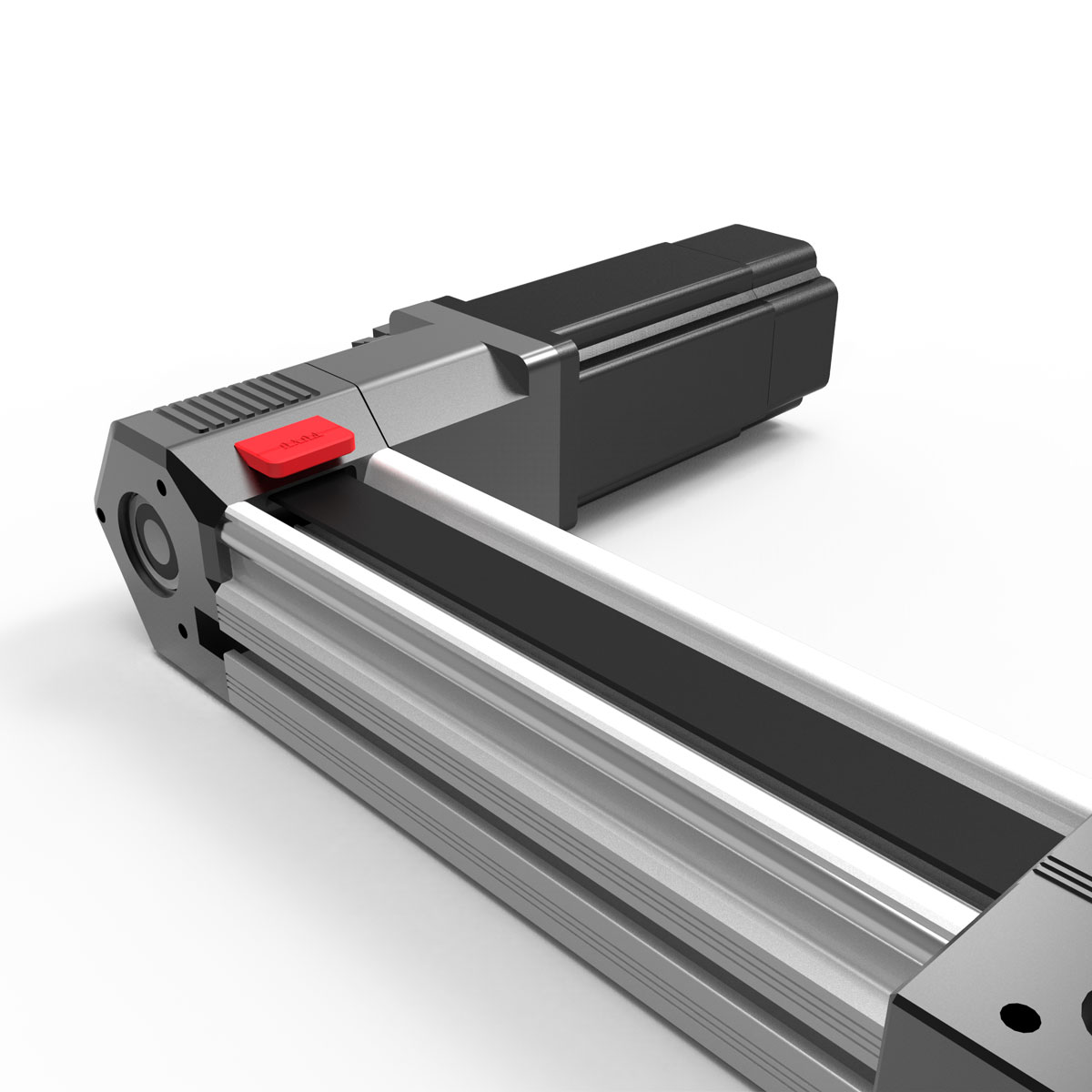

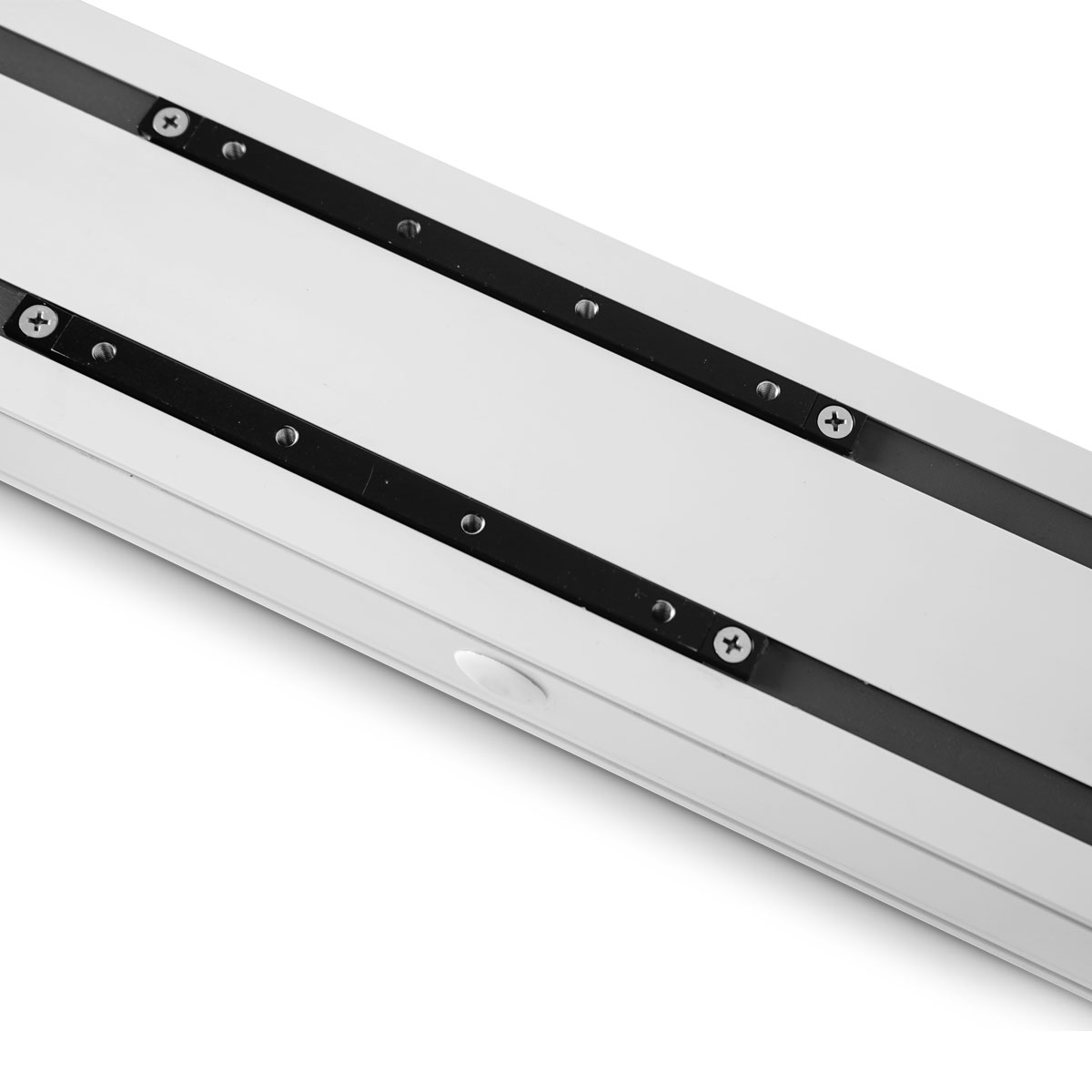

    Le corps du module de courroie synchrone à deux axes FPB60 est un profilé en aluminium extrudé avec précision et la conception globale est légère. Il y a des écrous en forme de T des deux côtés du corps et de la surface de montage de la base pour garantir la praticabilité de l'installation et de la fixation de la base. Les glissières à écrou en T des deux côtés du profilé peuvent être installées avec des capteurs. Profil intégré et conception de roulement de guidage linéaire, rigidité élevée, vitesse élevée, faible coefficient de frottement, faible bruit, forte interchangeabilité et longue durée de vie. Il s'agit d'un module combiné spécialement prévu pour les concepteurs et les fabricants de bras robotiques linéaires multi-axes. Le double arbre adopte une tige de synchronisation antirouille chromée de haute dureté, et la roue de synchronisation adopte de l'acier 45, qui est hautement équipé d'une courroie dentée en fil d'acier polyamide, et sélectionne des éléments roulants de haute qualité. La force est effectivement réduite de 50 %, et elle est plus résistante à l'usure et silencieuse. À l'heure actuelle, la taille et la largeur de la base du module linéaire à courroie synchrone sont de 60 mm et la course effective la plus longue peut atteindre 3,5 mètres.

    Domaine d'application

    FPB60 est principalement utilisé dans le serrage d'outillage, le transfert, le positionnement, les postes de travail automatisés, les équipements semi-conducteurs, les équipements de panneaux à cristaux liquides TFT-LCD, les équipements solaires, les équipements LED en ligne, la plate-forme de travail mécanique interne de l'axe XYZ, la distribution, les vis de verrouillage, l'inspection visuelle, les équipements de mesure. , etc., des lieux à grande vitesse, de haute précision et à long trajet.


  • Série:FPB60IS-L
  • Plage de course :100mm-3500mm
  • Précision de la position :0,05 mm
  • Vitesse maximale :2000 mm/s
  • Charge maximale :40 kg
  • Charge montée sur le côté :25 kg
  • Détail du produit

    Profil de l'entreprise


    Présentation de l'usine Certificat de produit Recherche et développement Service technologique

    CHENGDU FUYU TECHNOLOGIE CO.LTD

    FUYU Technology est un fabricant de produits intelligents pour systèmes de mouvement linéaire. Nos principaux produits comprennent un module linéaire à vis à billes, un rail de guidage linéaire entraîné par courroie, un actionneur électrique, une étape de positionnement multi-axes et un contrôleur de mouvement pour robot cartésien. En tant qu'entreprise nationale de haute technologie, 82 droits de propriété intellectuelle ont été autorisés, impliquant 6 brevets d'invention, modèles d'utilité, brevets d'apparence et 76 droits d'auteur sur les logiciels. Nous sommes certifiés CE, FCC, RoHS, IP65, TUV et ISO9001. Le système de positionnement multi-axes peut être composé de plusieurs modules, plage de course 50 mm-4 000 mm, précision de position 0,02 mm-0,2 mm et capacité de charge 3 kg-180 kg. Ils sont largement utilisés pour les équipements médicaux, les lignes de produits d'automatisation, l'industrie électronique, etc. En tant qu'usine industrielle, nous acceptons également les OEM. Une fois que vous aurez fourni la conception de la machine, nos ingénieurs vous contacteront dans les 48 heures pour vous suggérer la meilleure solution pour le système de mouvement linéaire.
