Actionneur linéaire entraîné par courroie de guide de rail d'arbre de double charge lourde

Brève description :

Caractéristique principale

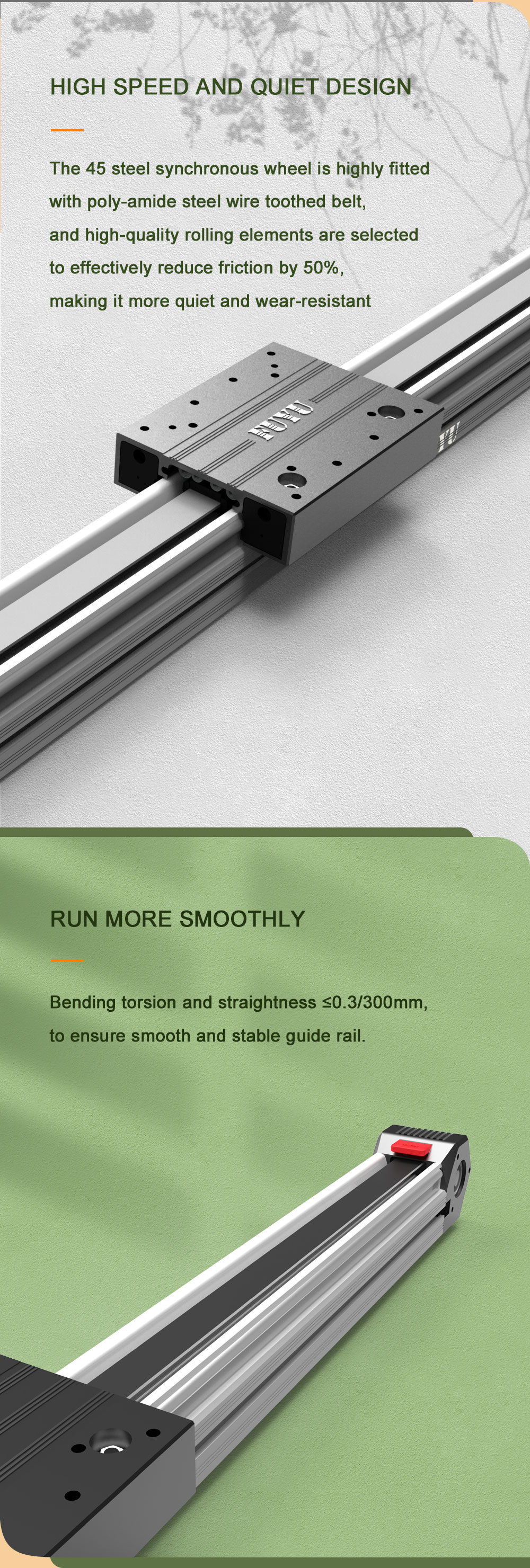

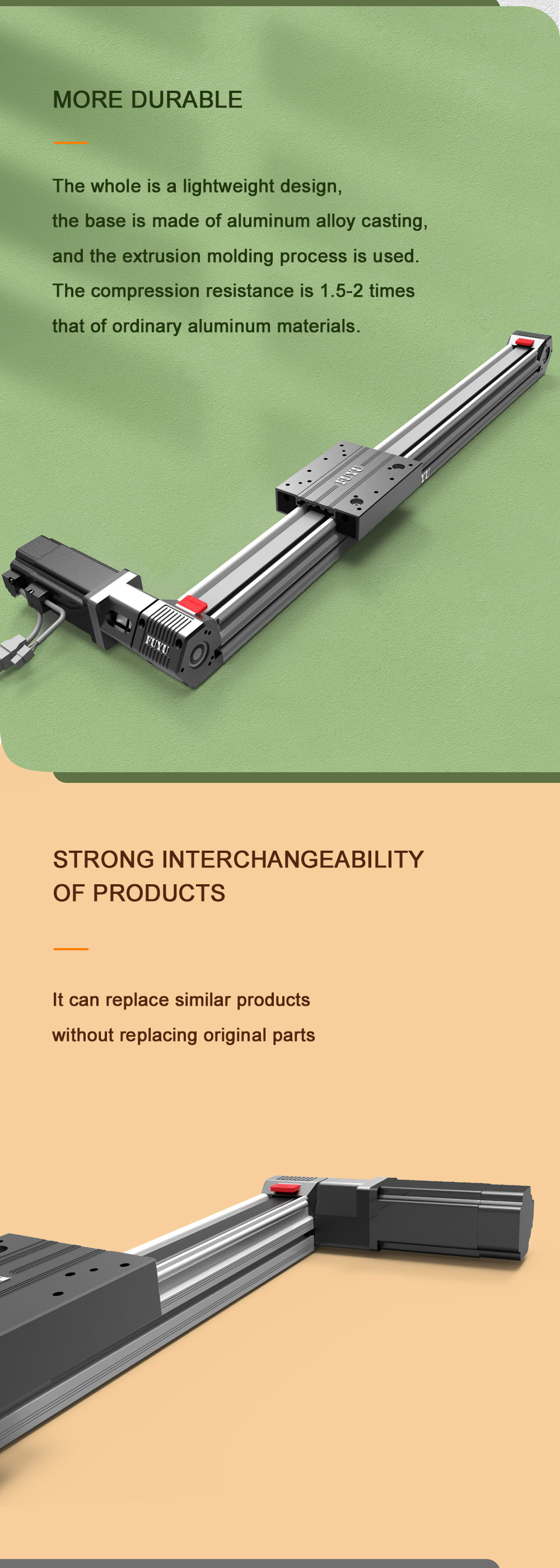

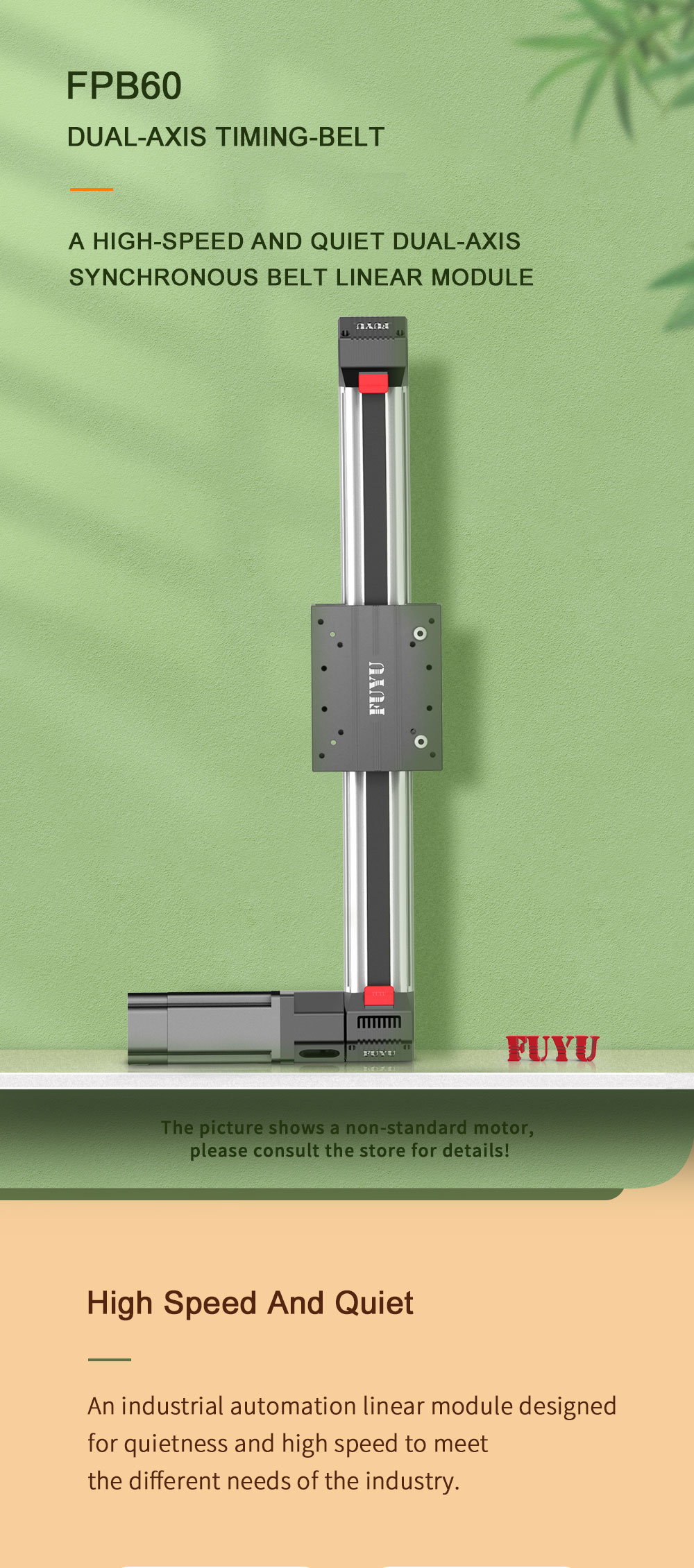

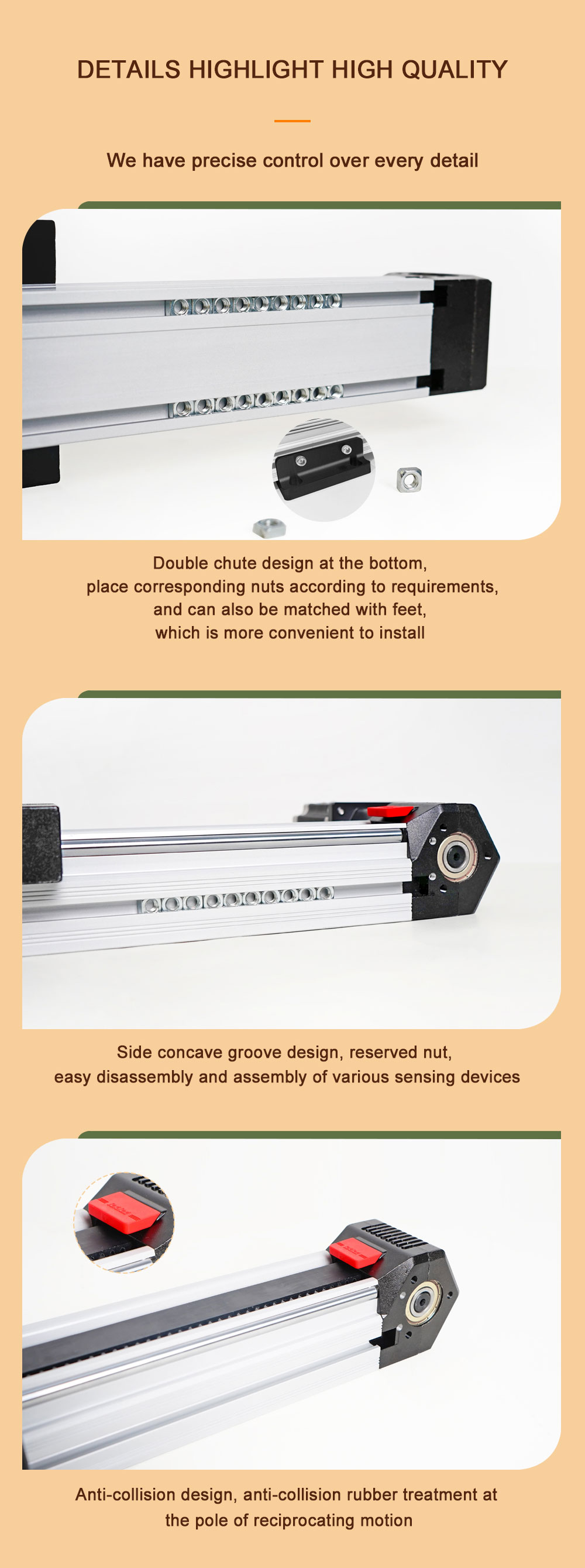

Le corps du module de courroie synchrone à deux axes FPB60 est un profilé en aluminium extrudé avec précision et la conception globale est légère. Il y a des écrous en forme de T des deux côtés du corps et de la surface de montage de la base pour garantir la praticabilité de l'installation et de la fixation de la base. Les glissières à écrou en T des deux côtés du profilé peuvent être installées avec des capteurs. Profil intégré et conception de roulement de guidage linéaire, rigidité élevée, vitesse élevée, faible coefficient de frottement, faible bruit, forte interchangeabilité et longue durée de vie. Il s'agit d'un module combiné spécialement prévu pour les concepteurs et les fabricants de bras robotiques linéaires multi-axes. Le double arbre adopte une tige de synchronisation antirouille chromée de haute dureté, et la roue de synchronisation adopte de l'acier 45, qui est hautement équipé d'une courroie dentée en fil d'acier polyamide, et sélectionne des éléments roulants de haute qualité. La force est effectivement réduite de 50 %, et elle est plus résistante à l'usure et silencieuse. À l'heure actuelle, la taille et la largeur de la base du module linéaire à courroie synchrone sont de 60 mm et la course effective la plus longue peut atteindre 3,5 mètres.

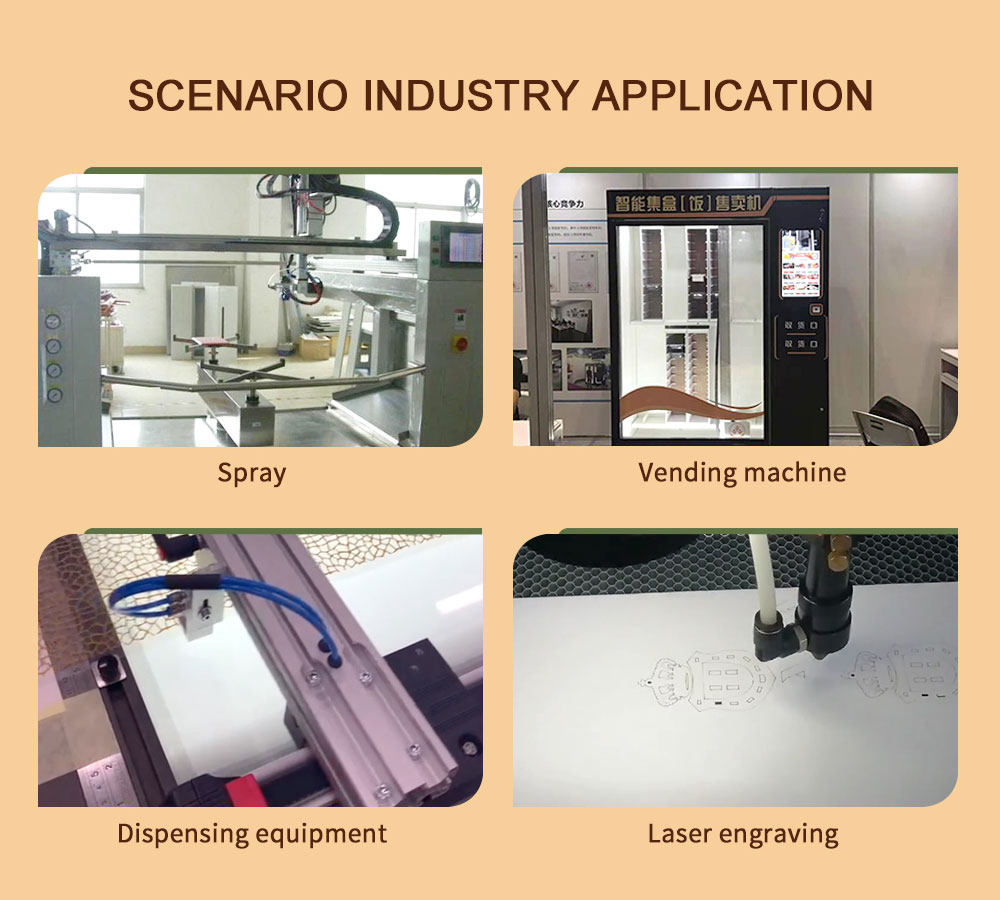

Domaine d'application

FPB60 est principalement utilisé dans le serrage d'outillage, le transfert, le positionnement, les postes de travail automatisés, les équipements semi-conducteurs, les équipements de panneaux à cristaux liquides TFT-LCD, les équipements solaires, les équipements LED en ligne, la plate-forme de travail mécanique interne de l'axe XYZ, la distribution, les vis de verrouillage, l'inspection visuelle, les équipements de mesure. , etc., des lieux à grande vitesse, de haute précision et à long trajet.
