Platine de positionnement linéaire à vis à billes pour robot cartésien robuste pour détection en laboratoire

Brève description :

Caractéristiques techniques

Module linéaire FSL120, structure entièrement fermée, largeur du corps 120 mm, deux guides et quatre curseurs, avec haute précision, positionnement répété multi-segments, structure compacte, forte polyvalence, adapté à une utilisation dans des environnements spéciaux.

Domaine d'application

Il peut être utilisé en combinaison avec un ou plusieurs axes. Il permet d'adapter facilement les pièces requises dans divers secteurs industriels et constitue un bras mécanique simple et pratique. Il est principalement utilisé dans les ateliers sans poussière ou dans des domaines spécifiques tels que l'électronique et les équipements médicaux, comme les films, les amortissements, l'impression de circuits intégrés, l'inspection en ligne CCD, la détection de positionnement précis des équipements d'automatisation de soudage, l'assemblage de précision laser (découpe, marquage, gravure et perçage laser, etc.), les machines-outils de précision, les équipements de production de semi-conducteurs, la détection de localisation, les équipements de production électronique et les équipements d'impression 3D, entre autres.

Série:FSL120IS-WB

Plage de course :50 mm à 1500 mm

Précision de la position :0,02 mm

Vitesse maximale:500 mm/s

Charge maximale:100 kg

Vis à billes :G1610/G2020

Envoyez-nous un e-mail Télécharger au format PDF Lire la vidéo

Détails du produit

Présentation de la marque

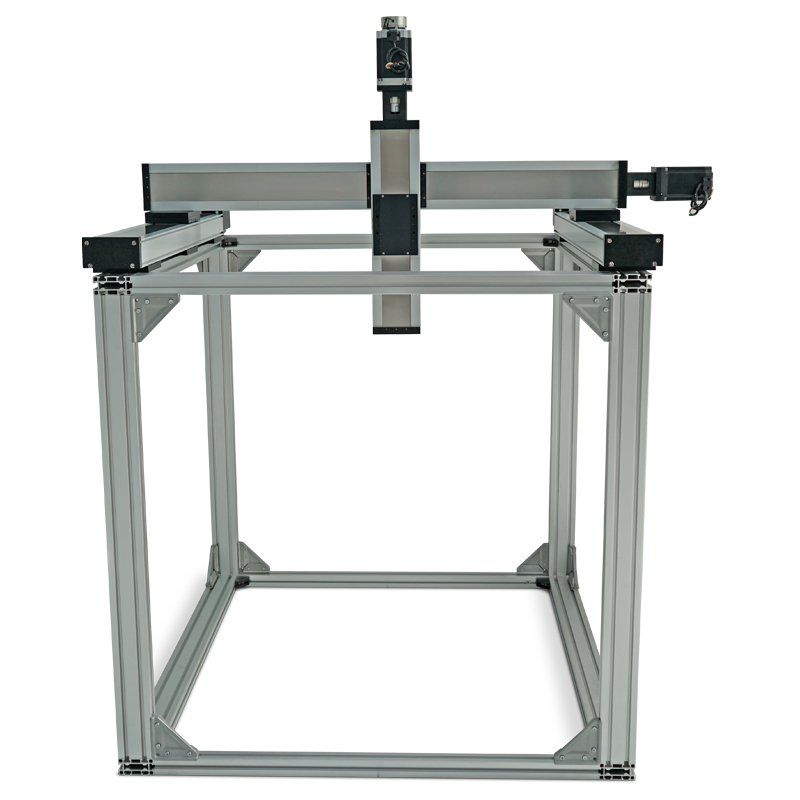

Le client est un laboratoire de recherche scientifique d'une université de sciences et technologies renommée. Ce projet porte sur la détection et la détection de la lumière xénon.

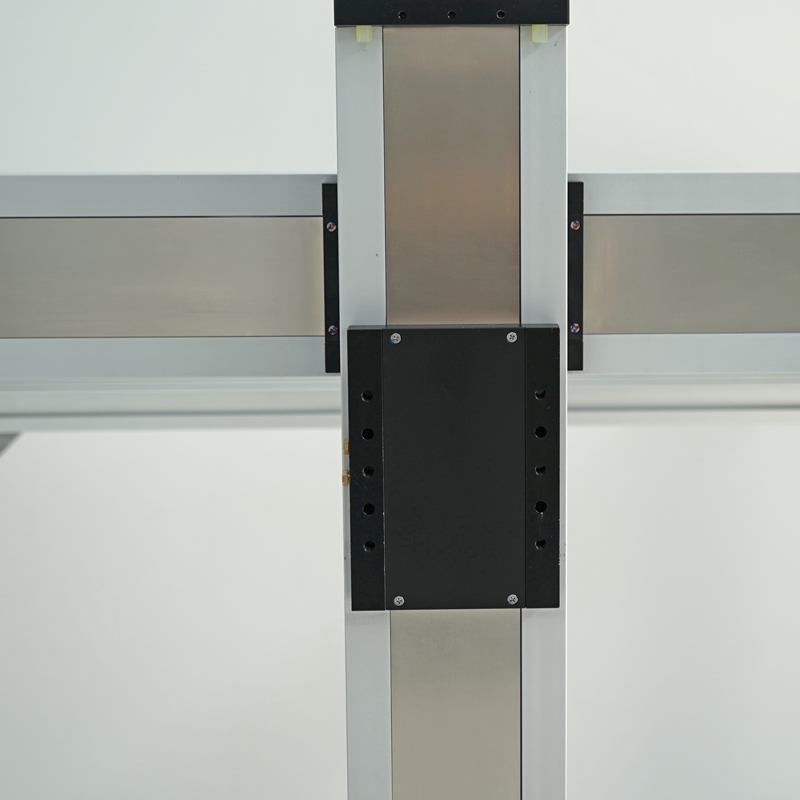

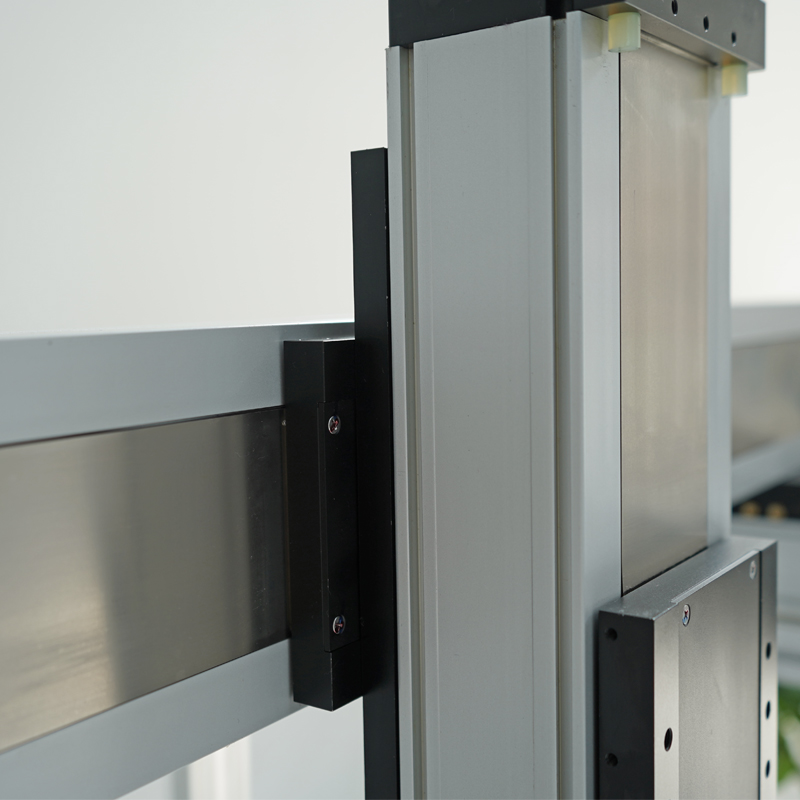

Conception de courroie en acier entièrement fermée, esthétique et robuste. Indice d'étanchéité à l'eau et à la poussière : protection renforcée IP66. Structure à double glissière : 1+1>2. Stabilité accrue de plus de 50 %, force plus uniforme et meilleures performances de suspension latérale. Vis à billes G1610.

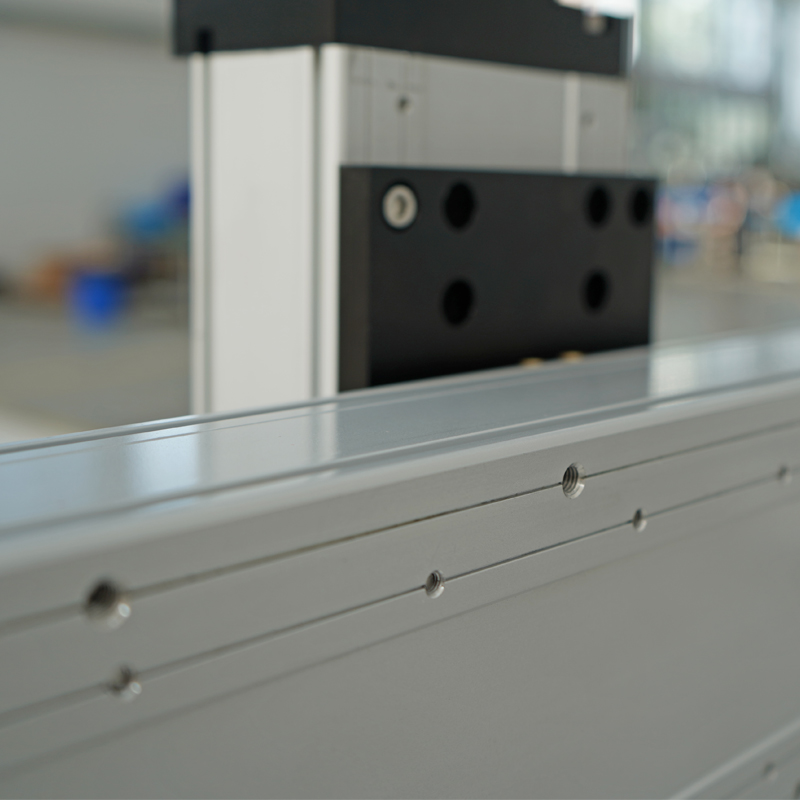

Précision C7, précision de positionnement répétitive ± 0,02 mm, chargement précis sans souci, conception à double goulotte en bas
Placez les écrous correspondants selon les exigences, l'efficacité est augmentée de 50 % et l'installation est plus pratique.
