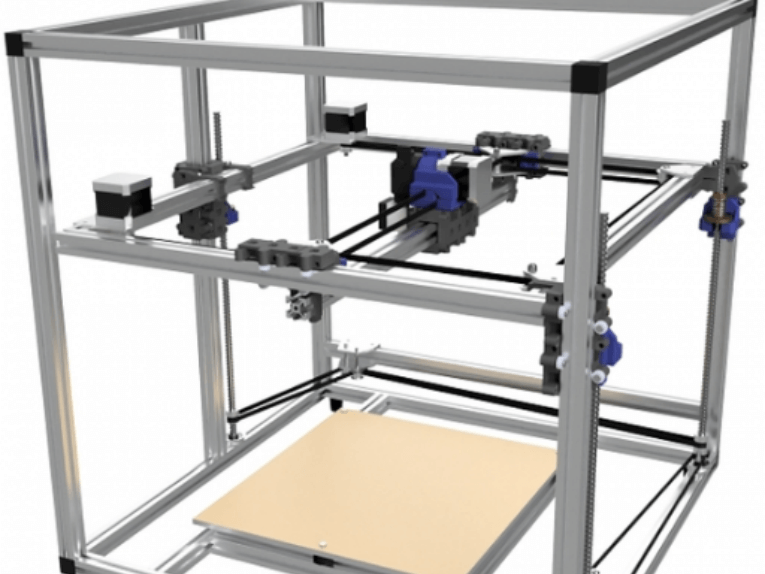

Ein Portalsystem im 3D-Druck ist eine mechanische Struktur, die die Bewegung des Druckkopfes oder eines Roboterarms entlang der Druckfläche vorgibt. Es besteht meist aus Schienen, Gurten und Motoren, die zusammenarbeiten, um die Position des Druckkopfes auf der X-, Y- und gegebenenfalls Z-Achse zu steuern. Die Schienen sorgen für eine stabile Bewegungsbahn; Gurte übertragen die Kraft von den Motoren auf den Druckkopf, während Motoren die gesamte Anordnung präzise antreiben. Diese Einheit ermöglicht das schichtweise Auftragen oder Aushärten von Material mit höchster Genauigkeit und somit die Herstellung komplexer und präziser 3D-Objekte. Das Portalsystem gewährleistet gleichmäßige und präzise Bewegungen und beeinflusst dadurch die Qualität und Zuverlässigkeit der 3D-gedruckten Teile.
Grundlagen von Portalsystemen
Es ist wichtig zu betonen, dass Portalsysteme im 3D-Druck eine entscheidende Rolle für die Genauigkeit und Wiederholbarkeit des Fertigungsprozesses spielen. Diese Systeme bestehen im Wesentlichen aus Linearführungen und mehreren Motoren, die die Bewegung des Druckkopfs entlang der X-, Y- und gegebenenfalls Z-Achse steuern. Dadurch erreichen sie eine hohe Präzision der gefertigten Teile und ermöglichen so die einfache Realisierung komplexer Designs und die problemlose Herstellung kleinster Details. Die Leistungsfähigkeit von Portalsystemen lässt sich durch die Integration fortschrittlicher Steuerungssoftware und Feedback-Mechanismen weiter steigern. Diese ermöglichen es den Druckern, geringfügige Abweichungen auszugleichen und so eine gleichbleibende Qualität auch bei langen Druckaufträgen zu gewährleisten. Die Wahl zwischen Aluminium oder Stahl für die Konstruktion der Schienen und Stützstrukturen erhöht deren Steifigkeit und Stabilität und verhindert so, dass Vibrationen oder andere mechanische Belastungen die fertigen Drucke verfälschen. Portalsysteme optimieren die Bewegung bei gleichzeitiger Wahrung der strukturellen Integrität und sind daher zentral für die Funktionalität und Effizienz moderner 3D-Drucker.
Rolle von Portalsystemen in 3D-Druckern
Die Bedeutung des Portalsystems bei 3D-Druckern liegt darin, dass es die Genauigkeit, Geschwindigkeit und Zuverlässigkeit des Druckprozesses bestimmt. Diese Systeme bewegen die Druckköpfe entlang mehrerer Achsen und gewährleisten so präzise Schichtablagerung. Hochwertige Linearführungen mit leistungsstarken Schritt- oder Servomotoren ermöglichen eine sehr präzise und wiederholgenaue Bewegung des Druckkopfs und tragen so zur Gesamtgenauigkeit des Drucks bei. Fortschrittliche Steuerungssoftware ergänzt diese Systeme und hilft ihnen, sich an geringfügige Änderungen während des Druckvorgangs anzupassen, um eine gleichmäßige Druckqualität zu gewährleisten. Die für den Aufbau des Portalsystems verwendeten Materialien wie Aluminium oder Stahl sind sehr robust und minimieren Vibrationen, die die Druckqualität beeinträchtigen können. Daher ist das Portalsystem ein wichtiger Aspekt für die Effizienz und Effektivität moderner 3D-Drucker.
Portalsysteme vs. kartesische Systeme
In 3D-Druckern werden sowohl Portal- als auch kartesische Systeme zur Steuerung der Druckkopfbewegung eingesetzt. Sie unterscheiden sich jedoch in ihrer Konstruktion und Funktionsweise. Das kartesische System basiert auf drei linearen Achsen (X, Y und Z), die jeweils mit einem eigenen Motor und einer eigenen Schiene ausgestattet sind. Diese Anordnung ist in der Regel weniger komplex und kostengünstiger und wird daher bei vielen 3D-Druckern häufig verwendet.
Im Gegensatz dazu bieten Portalsysteme dank ihrer steifen Konstruktion eine höhere Stabilität und Präzision. Bei einem Portalsystem bewegt sich der auf Trägern parallel zum Druckbett aufgehängte Druckkopf. Diese Konstruktion reduziert Durchbiegungen und Vibrationen, die die Druckqualität beeinträchtigen, und eignet sich daher ideal für Anwendungen mit hohen Präzisionsanforderungen. Darüber hinaus ermöglichen Portalsysteme in den meisten Fällen große Druckvolumina und können höhere Lasten tragen, was ihre Vielseitigkeit erhöht.
Zusammenfassend lässt sich sagen, dass kartesische Systeme zwar in den meisten 3D-Druckverfahren weniger kompliziert sind als andere Anordnungen, Portalsysteme jedoch bessere Ergebnisse hinsichtlich Genauigkeit und Stabilität liefern und sich daher für anspruchsvollere oder industrialisierte Druckaufträge eignen.
