Geltendgetriebene/verschraubte/pneumatisch angetriebene/rack-and-pinion-angetriebene/lineare Motor angetrieben

【Gürtelbetriebene und schraubengetriebene Aktuatoren】

Obwohl Riemen- und Schraubenfahrten unterschiedliche Technologien sind, ist es sinnvoll, sie in die gleiche Kategorie zu bringen, da sie die beiden häufigsten Arten von elektromechanischen Aktuatoren sind. Die meisten Hersteller linearer Aktuatoren bieten sowohl Riemen- als auch Schraubenoptionen an.

Gürtelgetriebene Aktuatoren können eine Vielzahl von Führungsmechanismen verwenden, mit einfachen Lagern, Cam-Roller-Führern und Umwälzlagern (auf einer profilierten Schiene oder runden Schacht reiten) am häufigsten. Da ihre Stärken hohe Geschwindigkeiten und langen Strichen sind, werden gürtelgetriebene Systeme häufig in einer Aluminium-Extrusion oder in einer offenen Konfiguration ohne Schutzhäuser untergebracht.

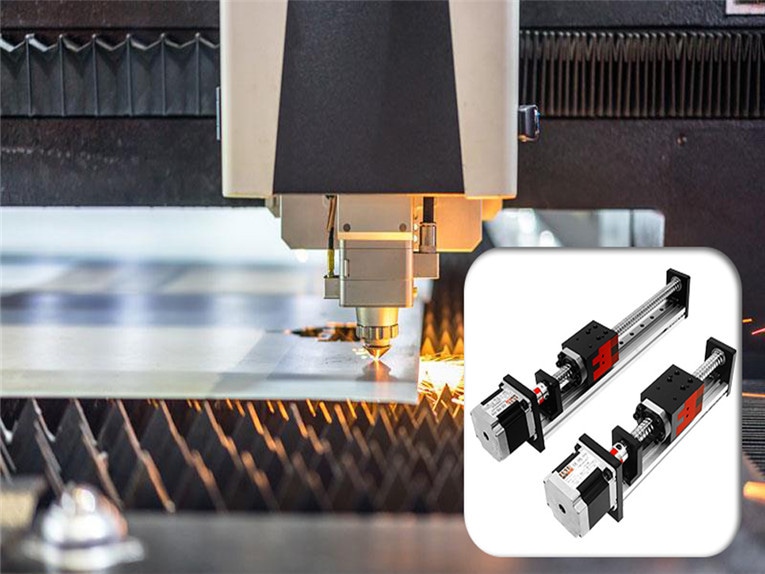

Innerhalb der mit Schrauben angetriebenen Kategorie gibt es zwei Unterkategorien: Kugelschrauben- und Bleischristen. Während die Aktuatoren der Kugelschraube höhere Wiederholbarkeits- und Schubkräfte als Bleischritt -Aktuatoren aufweisen, bieten beide inhärente Getriebe durch das Blei (Tonhöhe) der Schraube.

Das häufigste Führungssystem für mit Schrauben angetriebene Aktuatoren ist die profilierte Schiene, obwohl Bleischritttypen manchmal von einfachen Lagern geleitet werden. Da Schraubantriebsaktuatoren Endlager erfordern, die starr montiert werden müssen, sind sie häufig in einer Aluminium -Extrusion eingeschlossen. Wenn jedoch eine hohe Reisegenauigkeit erforderlich ist, werden Ballschraubenstypen üblicherweise mit einem bearbeiteten Stahlgehäuse angeboten.

【Pneumatisch angetriebene Aktuatoren】

Obwohl es sich nicht um elektromechanische Geräte wie die anderen Aktuatortypen handelt, macht ihre Prävalenz in automatisierten Geräten pneumatisch angetriebene Versionen zu einer wichtigen Kategorie linearer Aktuatoren. Pneumatische Aktuatoren können weiter in zwei Unterkategorien unterteilt werden: Slider-Typ und Stabtyp.

Bei Aktuatoren vom Schieberegler befindet sich die Bewegung in den Grenzen eines Gehäuses und die Last wird an einen Schieberegler montiert (auch als Wagen, Sattel oder Tisch bezeichnet).

Bei Stäbchen-Aktuatoren wird die Bewegung durch eine Stange erzeugt, die sich aus einem Gehäuse erstreckt und zurückzieht. Die Last kann bis zum Ende der Stange montiert werden, oder mit der Stange kann die Last vorangetrieben werden. (Denken Sie daran, ein Etikett auf einen Karton zu drücken oder zu stempeln oder defekte Produkte entlang eines Förderers auf eine Diverter -Spur zu bringen.)

Pneumatische Aktuatoren vom Slider-Typ können je nach Ladung, für die sie ausgelegt sind, durch Rücklagerung oder einfache Lager geleitet werden.

Die Versionen im Stäbchenstil sind typischerweise nicht für radiale (unten/nach oben/Seite) Lasten ausgelegt und verwenden einfache einfache Lager, um den Stab vorzunehmen, ohne wesentlich zur Kapazität der Lastzüge beitragen.

【Rack-and-Pinion-Antriebsaktuatoren】

Für extrem lange Längen und Robustheit gegen Kontamination sind Rack- und Ritzelfahrten oft die beste Wahl. Diese Eigenschaften erschweren jedoch in einigen Anwendungen ein geeignetes Leitsystem.

Bei extrem langen Längen werden manchmal profilierte Schienen verwendet, aber wenn Kontamination ein bedeutendes Problem ist, werden Metallräder normalerweise bevorzugt. Ein einzigartiges Merkmal von Rack- und Ritztypen ist die Fähigkeit, mehrere Wagen unabhängig zu fahren. Eine häufige Anwendung für Rack- und Ritzelanträge ist die Overhead -Gantry, die häufig in der Automobilproduktion zu finden ist.

【Linear motorgetriebene Aktuatoren】

Lineare motorische Aktuatoren können auch lange Fahrlängen mit mehreren Kutschen in der Lage sind, sie werden jedoch hauptsächlich für hochpräzise, ​​hochdynamische Bewegungen verwendet.

Um die Stärken des linearen Motors zu ergänzen, verwenden diese Aktuatoren mit hohen Präzisionsprofilschienen, gekreuzten Rollleitfäden oder sogar Luftlagern als Leitsystem.

Lineare Motorypen können in einem extrudierten Gehäuse oder auf einer bearbeiteten Aluminiumplatte montiert werden. Um jedoch die Spezifikationen für die höchste Reisegenauigkeit zu erfüllen, können sie auch auf einer bearbeiteten Stahlplatte oder einer Granitbasis montiert werden.

【In einem Wort】

Bei so vielen Optionen ist die Auswahl des besten linearen Aktuators eine komplexe Aufgabe, und es gibt keine „richtige“ Möglichkeit, eine Auswahl zu treffen. Der beste Startplatz ist jedoch in der Regel das Größensoftware oder das Auswahlprogramm eines Herstellers. Dennoch umfassen die Ergebnisse häufig mehrere Auswahlmöglichkeiten, die durch die Betrachtung von nicht quantitativen Kriterien wie einfache Wartung, Integration mit vorhandenen Komponenten oder Systemen und Raumbeschränkungen eingegrenzt werden können.
