Portalsysteme sind vielseitige mechanische Strukturen, die in verschiedenen Anwendungen eingesetzt werden können, von der Materialhandhabung bis zur Präzisionsbearbeitung. Es gibt verschiedene Arten von Portalsystemen, jedes mit seinen einzigartigen Eigenschaften, Vorteilen und Einschränkungen. Das Verständnis der verschiedenen Arten von Portalsystemen kann Benutzern dabei helfen, die für ihre spezifischen Bedürfnisse und Anforderungen am besten geeignete Option auszuwählen.

Kartesische Portalsysteme

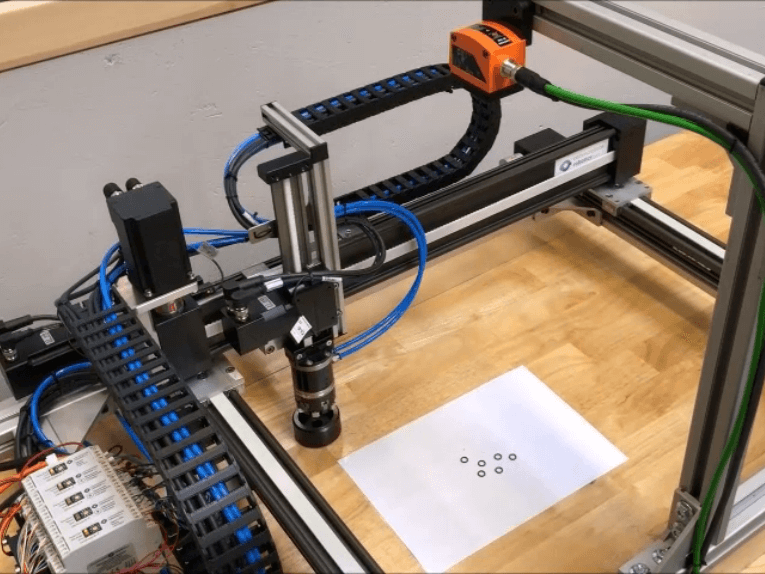

Kartesische Portalsysteme gehören zu den gebräuchlichsten und am weitesten verbreiteten Arten von Portalsystemen. Sie sind nach dem kartesischen Koordinatensystem benannt, das drei orthogonale Achsen (X-Achse, Y-Achse und Z-Achse) verwendet, um Positionen im dreidimensionalen Raum zu definieren. Kartesische Portalsysteme bestehen aus linearen Schienen und Aktuatoren, die entlang jeder dieser drei Achsen angeordnet sind und eine präzise Positionierung und Bewegung in allen drei Dimensionen ermöglichen.

Einer der Hauptvorteile kartesischer Portalsysteme ist ihre Einfachheit, die ihre Konstruktion, Herstellung und Wartung relativ einfach macht. Die in kartesischen Portalsystemen verwendeten Linearschienen und Aktuatoren können problemlos von verschiedenen Herstellern bezogen werden, was eine einfache Anpassung und Skalierbarkeit ermöglicht. Darüber hinaus vereinfacht die unkomplizierte Geometrie kartesischer Portalsysteme die Bewegungssteuerung und Programmierung und macht sie zu einer zugänglichen Option für Benutzer mit unterschiedlichem Fachwissen.

Kartesische Portalsysteme werden häufig in Anwendungen eingesetzt, die einen großen Arbeitsraum und ein hohes Maß an Präzision erfordern, wie z. B. CNC-Bearbeitung, 3D-Druck und automatisierte Montage. Die orthogonale Anordnung der Schienen und Aktuatoren stellt sicher, dass jede Achse unabhängig arbeitet, wodurch das Risiko mechanischer Störungen und Fehler minimiert wird. Beim Entwurf eines kartesischen Portalsystems müssen jedoch unbedingt Faktoren wie Steifigkeit, Tragfähigkeit und die Notwendigkeit zusätzlicher Stützstrukturen berücksichtigt werden, da diese sich auf die Systemleistung und -zuverlässigkeit auswirken können.

Trotz ihrer vielen Vorteile sind kartesische Roboter möglicherweise nicht für alle Anwendungen geeignet. Beispielsweise können sie in Situationen, in denen komplexe oder gekrümmte Bewegungspfade erforderlich sind, weniger effizient sein, da die einzelnen Achsen koordiniert werden müssen, um die gewünschte Flugbahn zu erreichen. Darüber hinaus können kartesische Portalsysteme relativ groß und schwer sein, was ihren Einsatz in Umgebungen mit begrenztem Platzangebot oder bei Anwendungen, die einen Hochgeschwindigkeitsbetrieb erfordern, einschränken kann. In solchen Fällen können alternative Gantry-Systemtypen wie Parallel- oder Polar-Gantry-Systeme geeignetere Lösungen bieten.

Polarportalsysteme

Polare Gantry-Systeme, auch Radial-Gantry-Systeme oder Zylinderkoordinatensysteme genannt, sind eine Alternative zu kartesischen Gantry-Systemen. Sie verwenden einen radialen Arm, der sich entlang einer Kreisbahn bewegt, um Bewegungen in zwei Dimensionen (Radius und Winkel) zu erreichen, während ein separater Linearantrieb für Bewegungen entlang der vertikalen Achse (Höhe) sorgt. Diese Konfiguration bietet im Vergleich zu den traditionelleren kartesischen Systemen einzigartige Vorteile und Herausforderungen.

Der Hauptvorteil von Polarportalsystemen besteht darin, dass sie einen großen Arbeitsbereich mit relativ geringem Platzbedarf abdecken können. Durch Drehen des Radialarms um einen zentralen Drehpunkt kann ein Polarportalsystem auf Punkte innerhalb eines kreisförmigen Bereichs zugreifen und so den verfügbaren Raum optimal nutzen. Dies ist besonders nützlich bei Anwendungen, bei denen der Platz begrenzt ist oder wenn das Werkstück groß und sperrig ist, wie zum Beispiel beim Lackieren, Schweißen oder bei Pick-and-Place-Vorgängen.

Polar-Gantry-Systeme können in bestimmten Anwendungen auch eine höhere Effizienz bieten, da die Bewegung des Radialarms gekrümmten Bahnen natürlicher folgen kann als die orthogonalen Bewegungen eines kartesischen Systems. Diese Effizienz kann durch den Einsatz fortschrittlicher Steuerungsalgorithmen weiter gesteigert werden, die die Flugbahn des Radialarms optimieren und so den Zeit- und Energieaufwand für die Bewegung zwischen Punkten innerhalb des Arbeitsbereichs minimieren.

Allerdings bringen Polarportalsysteme auch einige Herausforderungen mit sich. Aufgrund der Bewegung des Radialarms können Geschwindigkeit und Beschleunigung des Endeffektors im gesamten Arbeitsbereich variieren, was möglicherweise Auswirkungen auf die Genauigkeit und Wiederholbarkeit des Systems hat. Darüber hinaus kann das mechanische Design von Polarportalsystemen komplexer sein, da der Radialarm den Kräften standhalten muss, die bei Rotation und linearer Bewegung im xyz-Raum entstehen.

Um diese Herausforderungen zu bewältigen, müssen Konstrukteure Faktoren wie die Steifigkeit des Radialarms, die Wahl der Lager und Antriebe sowie die Auswahl der Steuerungsalgorithmen sorgfältig berücksichtigen. Die Implementierung eines robusten Steuerungssystems, das die Geschwindigkeits- und Beschleunigungsschwankungen im gesamten Arbeitsbereich berücksichtigt, kann dazu beitragen, ein hohes Maß an Genauigkeit und Wiederholbarkeit aufrechtzuerhalten. Darüber hinaus kann durch den Einsatz hochwertiger Komponenten und präziser Fertigungstechniken sichergestellt werden, dass das Polarportalsystem während seiner gesamten Lebensdauer zuverlässig und effizient bleibt.

Zusammenfassend lässt sich sagen, dass Polarportalsysteme eine Reihe einzigartiger Vorteile bieten, die sie für bestimmte Anwendungen gut geeignet machen können, insbesondere für solche mit Platzbeschränkungen oder die gekrümmte Bewegungspfade erfordern. Ihr Design und ihre Steuerung können jedoch komplexer sein als bei kartesischen Systemen. Daher ist es wichtig, die Komponenten, die Geometrie und die Steuerungsstrategien des Systems sorgfältig zu berücksichtigen, um eine optimale Leistung zu erzielen.

Zylindrische Portalsysteme

Zylindrische Portalsysteme sind eine Art Portalsystem, das Elemente sowohl kartesischer als auch polarer Portalsysteme kombiniert, um eine einzigartige und vielseitige Bewegungssteuerungslösung zu schaffen. Sie bestehen aus einer linearen Achse, die sich entlang einer vertikalen Schiene bewegt, und einer Drehachse, die sich um dieselbe vertikale Schiene dreht. Diese Kombination aus linearer und rotierender Bewegung ermöglicht es dem System, auf Punkte innerhalb eines zylindrischen Arbeitsbereichs zuzugreifen, was es ideal für bestimmte Anwendungen macht, die eine Mischung aus Flexibilität und Präzision erfordern.

Einer der Hauptvorteile zylindrischer Portalsysteme ist ihre Fähigkeit, im gesamten Arbeitsbereich einen konstanten Abstand zwischen der vertikalen Schiene und dem Endeffektor aufrechtzuerhalten. Dies kann besonders bei Anwendungen nützlich sein, bei denen die Einhaltung eines festen Abstands zwischen Werkzeug und Werkstück von entscheidender Bedeutung ist, beispielsweise bei Schweiß- oder Laserschneidprozessen. Durch die Kombination aus linearer und rotierender Bewegung können sich zylindrische Portalsysteme sanft und präzise um gekrümmte Oberflächen bewegen und dabei den gewünschten Abstand zum Werkstück einhalten.

Ein weiterer Vorteil von Zylinderportalsystemen ist ihre kompakte Bauweise. Die vertikale Schiene und die Drehachse können eng integriert werden, was die Gesamtfläche des Systems minimiert. Diese Kompaktheit kann besonders bei Anwendungen mit begrenztem Platzangebot von Vorteil sein, beispielsweise in Werkzeugmaschinen- oder Robotermontageumgebungen.

Allerdings bringen zylindrische Portalsysteme auch einige inhärente Herausforderungen mit sich. Die Drehachse muss in der Lage sein, beim Drehen um die vertikale Schiene eine präzise Positionierung und Ausrichtung beizubehalten, was bei externen Kräften und Vibrationen schwierig zu erreichen sein kann. Darüber hinaus können die Steueralgorithmen für zylindrische Portalsysteme komplexer sein als die für kartesische oder polare Portalsysteme, da sie die kombinierte lineare und rotatorische Bewegung berücksichtigen müssen.

Um diese Herausforderungen zu meistern, müssen Konstrukteure von zylindrischen Portalsystemen die Auswahl von Motoren, Antrieben und Lagern sorgfältig abwägen, um sicherzustellen, dass das System während des Betriebs die erforderliche Präzision und Genauigkeit beibehält. Hochwertige Komponenten und präzise Fertigungstechniken können dazu beitragen, die Auswirkungen externer Kräfte und Vibrationen auf die Systemleistung zu minimieren.

Fortschrittliche Steuerungsalgorithmen, die die Wechselwirkungen zwischen den Linear- und Drehachsen berücksichtigen, können ebenfalls zur Optimierung der Systemleistung beitragen. Durch die Einbeziehung von Echtzeit-Feedback von Sensoren und die entsprechende Anpassung der Bewegungsbahn können diese Steueralgorithmen sicherstellen, dass das zylindrische Portalsystem während seiner gesamten Betriebslebensdauer eine präzise Positionierung und Ausrichtung beibehält.

Zusammenfassend lässt sich sagen, dass zylindrische Portalsysteme eine einzigartige Kombination aus linearer und rotierender Bewegung bieten, die bei bestimmten Anwendungen von Vorteil sein kann, insbesondere wenn ein konstanter Abstand zwischen Werkzeug und Werkstück erforderlich ist. Sie stellen jedoch auch besondere Herausforderungen im Zusammenhang mit der Aufrechterhaltung von Präzision und Genauigkeit während des Betriebs dar. Eine sorgfältige Betrachtung der Systemkomponenten, der Geometrie und der Steuerungsstrategien kann dazu beitragen, eine optimale Leistung in zylindrischen Portalsystemen zu erreichen.
