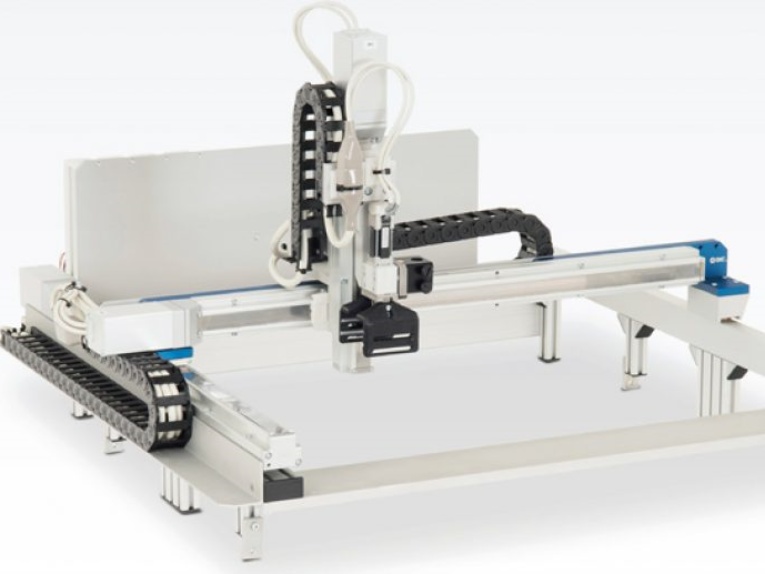

Beim Entwurf eines Portalsystems müssen mehrere Faktoren berücksichtigt werden, um sicherzustellen, dass das System effizient und zuverlässig arbeitet. Zu diesen Faktoren gehören Belastbarkeit, Positionierungsgenauigkeit, Wiederholgenauigkeit und Gesamtsystemsteifigkeit. Ein gründliches Verständnis dieser Überlegungen ist für die Auswahl der richtigen Komponenten und den Entwurf eines Portalsystems, das den besonderen Anforderungen einer bestimmten Anwendung gerecht wird, von entscheidender Bedeutung.

Tragfähigkeit

Die Tragfähigkeit ist ein entscheidender Faktor, der bei der Konstruktion eines Portalsystems berücksichtigt werden muss, da sie sich direkt auf die Fähigkeit des Systems auswirkt, das mit der Anwendung verbundene Gewicht und die Kräfte zu bewältigen. Die Tragfähigkeit eines Portalsystems wird durch die Gesamtkapazität seiner verschiedenen Komponenten bestimmt, einschließlich Rahmen, Lager, Schlitten, Motoren und Antriebe. Um einen zuverlässigen Betrieb zu gewährleisten, muss die Belastbarkeit des Systems ausreichen, um die maximal zu erwartende Belastung, einschließlich statischer und dynamischer Kräfte, zu bewältigen.

Unter statischer Last versteht man das Gewicht der Nutzlast, der Werkzeuge und aller anderen am Portalsystem montierten Komponenten, das sich während des Betriebs nicht ändert. Unter dynamischer Belastung hingegen versteht man die Kräfte, die beim Beschleunigen, Abbremsen und bei Richtungsänderungen des Portalsystems entstehen. Diese Kräfte können je nach Geschwindigkeit und Beschleunigungsfähigkeit des Systems deutlich höher sein als die statische Belastung.

Um die erforderliche Tragfähigkeit zu berechnen, müssen Ingenieure zunächst die maximalen statischen und dynamischen Belastungen ermitteln, denen das Portalsystem während des Betriebs ausgesetzt ist. Dazu gehört die Analyse der Kräfte, die von der Nutzlast, den Werkzeugen und anderen Komponenten erzeugt werden, sowie der Kräfte, die aus der Beschleunigung und Verzögerung des Systems resultieren. Sobald diese Kräfte bekannt sind, können Ingenieure geeignete Komponenten auswählen und das System so entwerfen, dass es der erforderlichen Tragfähigkeit entspricht.

Bei der Bestimmung der erforderlichen Tragfähigkeit müssen unbedingt Faktoren wie Sicherheitsfaktoren und mögliche Überlastbedingungen berücksichtigt werden. Ein Sicherheitsfaktor ist ein Multiplikator, der auf die berechnete Tragfähigkeit angewendet wird, um unvorhergesehene Kräfte, Verschleiß und mögliche Fertigungstoleranzen zu berücksichtigen. Typische Sicherheitsfaktoren liegen zwischen 1,5 und 2,5, abhängig von der Kritikalität der Anwendung und dem Konfidenzniveau der Lastberechnungen.

Durch sorgfältige Berücksichtigung der Tragfähigkeitsanforderungen und Auswahl geeigneter Komponenten können Ingenieure Portalsysteme konstruieren, die in der Lage sind, die mit einer bestimmten Anwendung verbundenen Kräfte zu bewältigen und so einen zuverlässigen Betrieb und eine lange Lebensdauer zu gewährleisten.

Systemgeschwindigkeit und Präzision

Beim Entwurf eines Portalsystems ist es wichtig, die Geschwindigkeits- und Präzisionsanforderungen des Systems zu berücksichtigen. Diese Faktoren werden von der jeweiligen Anwendung beeinflusst und wirken sich direkt auf die Gesamtleistung und Effizienz des Systems aus. Das Verständnis der Geschwindigkeits- und Präzisionsanforderungen hilft Ingenieuren bei der Auswahl der geeigneten Komponenten und beim Entwurf eines Portalsystems, das die gewünschten Leistungskriterien erfüllt.

Unter Systemgeschwindigkeit versteht man die Geschwindigkeit, mit der das Portalsystem die Nutzlast von einer Position zur anderen bewegen kann. Sie wird typischerweise in Einheiten wie Zoll pro Sekunde (ips) oder Metern pro Sekunde (m/s) gemessen. Die erforderliche Systemgeschwindigkeit hängt von der Anwendung ab und kann abhängig von Faktoren wie der Größe des Arbeitsbereichs, der Anzahl der erforderlichen Bewegungen und der Gesamtzykluszeit erheblich variieren.

Um die gewünschte Systemgeschwindigkeit zu erreichen, müssen Ingenieure die Auswahl der Motoren und Antriebe sowie der mechanischen Komponenten wie Lager und Schlitten sorgfältig abwägen. Hochgeschwindigkeitsmotoren und -antriebe können für eine schnelle Beschleunigung und Verzögerung sorgen, sodass das Portalsystem schnell die gewünschte Geschwindigkeit erreichen kann. Darüber hinaus können reibungsarme Lager und Schlitten dazu beitragen, den Widerstand zu minimieren, sodass das System höhere Geschwindigkeiten bei geringerem Energieverbrauch aufrechterhalten kann.

Präzision ist ein weiterer entscheidender Faktor, der bei der Konstruktion eines Portalsystems berücksichtigt werden muss. Präzision bezieht sich auf die Fähigkeit des Systems, die Nutzlast innerhalb einer bestimmten Toleranz genau zu positionieren. Sie wird typischerweise in Einheiten wie Mikrometern (µm) oder Zoll gemessen. Bei Anwendungen wie der Halbleiterfertigung, bei denen extrem enge Toleranzen für die genaue Ausrichtung der Komponenten erforderlich sind, ist hohe Präzision von entscheidender Bedeutung.

Um eine hohe Präzision zu erreichen, müssen Ingenieure die Komponenten des Portalsystems sorgfältig auswählen und entwerfen. Hochauflösende Encoder und präzisionsgeschliffene Linearführungen können dazu beitragen, die Positionierungsgenauigkeit des Systems zu verbessern, während hochwertige Lager und Schlitten das Spiel minimieren und eine gleichmäßige, gleichmäßige Bewegung gewährleisten können. Darüber hinaus können starre Rahmenkonstruktionen dazu beitragen, Durchbiegungen und Vibrationen zu minimieren, was ebenfalls zu einer verbesserten Präzision beitragen kann.

Bei einigen Anwendungen kann ein Kompromiss zwischen Geschwindigkeit und Präzision erforderlich sein, da die Erhöhung des einen manchmal auf Kosten des anderen gehen kann. Beispielsweise erfordert ein Portalsystem, das für hohe Geschwindigkeiten ausgelegt ist, möglicherweise größere, leistungsstärkere Motoren und Antriebe, die zusätzliche Vibrationsquellen verursachen und die Gesamtpräzision verringern können. Ingenieure müssen diese konkurrierenden Faktoren sorgfältig abwägen, um ein Portalsystem zu entwerfen, das den spezifischen Leistungsanforderungen der Anwendung entspricht.

Umweltfaktoren

Beim Entwurf eines Portalsystems müssen unbedingt die Umgebungsfaktoren berücksichtigt werden, die sich auf die Leistung, Zuverlässigkeit und Langlebigkeit des Systems auswirken können. Zu diesen Faktoren können Temperatur, Feuchtigkeit, Staub, Vibrationen und elektromagnetische Störungen (EMI) gehören. Das Verständnis der spezifischen Umgebungsbedingungen, unter denen das Portalsystem betrieben wird, hilft Ingenieuren bei der Auswahl geeigneter Komponenten und Materialien sowie von Konstruktionsmerkmalen, die die Auswirkungen dieser Faktoren abmildern können.

Die Temperatur ist ein kritischer Umweltfaktor, den es zu berücksichtigen gilt, da sie die Leistung und Lebensdauer von Komponenten wie Motoren, Lagern und Elektronik erheblich beeinflussen kann. In Umgebungen mit hohen Temperaturen kann es zu einer Wärmeausdehnung der Komponenten kommen, was zu erhöhter Reibung, verringerter Effizienz und potenziellem Ausfall führen kann. Um dieses Problem zu lösen, können Ingenieure Materialien mit niedrigen Wärmeausdehnungskoeffizienten wie Invar (eine Legierung aus 64 % Eisen und 36 % Nickel) oder Keramik auswählen und Kühlmechanismen wie Kühlkörper oder erzwungene Luftzirkulation einsetzen, um eine optimale Temperatur aufrechtzuerhalten Betriebstemperaturen.

Luftfeuchtigkeit ist ein weiterer Umweltfaktor, der die Leistung des Portalsystems beeinträchtigen kann. Hohe Luftfeuchtigkeit kann zu Kondensation führen, was zu Korrosion, Kurzschlüssen oder einer verminderten Leistung elektronischer Komponenten führen kann. Um diese Risiken zu mindern, können Ingenieure feuchtigkeitsbeständige Materialien wie Edelstahl oder eloxiertes Aluminium verwenden und die Elektronik mit Schutzbeschichtungen oder hermetischen Dichtungen schützen.

Auch Staub und Partikel in der Betriebsumgebung können die Leistung und Zuverlässigkeit eines Portalsystems beeinträchtigen. Auf Linearführungen und Schlitten kann sich Staub ansammeln, was zu erhöhter Reibung, Verschleiß und einem möglichen Systemausfall führt. Um dieses Problem anzugehen, können Ingenieure Schutzfunktionen wie Staubschutzhüllen oder Faltenbälge einbauen und Komponenten mit reibungsarmen Beschichtungen oder speziellen Dichtungen auswählen, die das Eindringen von Staub verhindern.

Vibrationen sind ein weiterer Umweltfaktor, der die Leistung des Portalsystems beeinträchtigen kann. Übermäßige Vibrationen können zu einer verminderten Genauigkeit, vorzeitigem Verschleiß oder sogar zu einem Systemausfall führen. Um die Auswirkungen von Vibrationen zu minimieren, können Ingenieure das Portalsystem mit einem starren Rahmen konstruieren und vibrationsdämpfende Materialien oder Isolatoren verwenden. Darüber hinaus kann eine sorgfältige Komponentenauswahl, wie zum Beispiel hochwertige Lager und präzisionsgeschliffene Linearführungen, dazu beitragen, die Vibrationsquellen innerhalb des Systems selbst zu minimieren.

Auch elektromagnetische Störungen (EMI) können die Leistung eines Portalsystems beeinträchtigen, insbesondere bei Anwendungen, die eine hohe Präzision erfordern oder empfindliche Elektronik beinhalten. EMI kann zu fehlerhaften Signalen, verringerter Genauigkeit oder Systemausfall führen. Um die Auswirkungen von EMI abzuschwächen, können Ingenieure geeignete Erdungstechniken implementieren, abgeschirmte Kabel verwenden und Komponenten mit geringen EMI-Emissionen auswählen.

Durch die Berücksichtigung dieser Umgebungsfaktoren und die Einbeziehung geeigneter Konstruktionsmerkmale und Komponenten können Ingenieure ein Portalsystem erstellen, das gut für die vorgesehene Betriebsumgebung geeignet ist und optimale Leistung, Zuverlässigkeit und Langlebigkeit gewährleistet.
