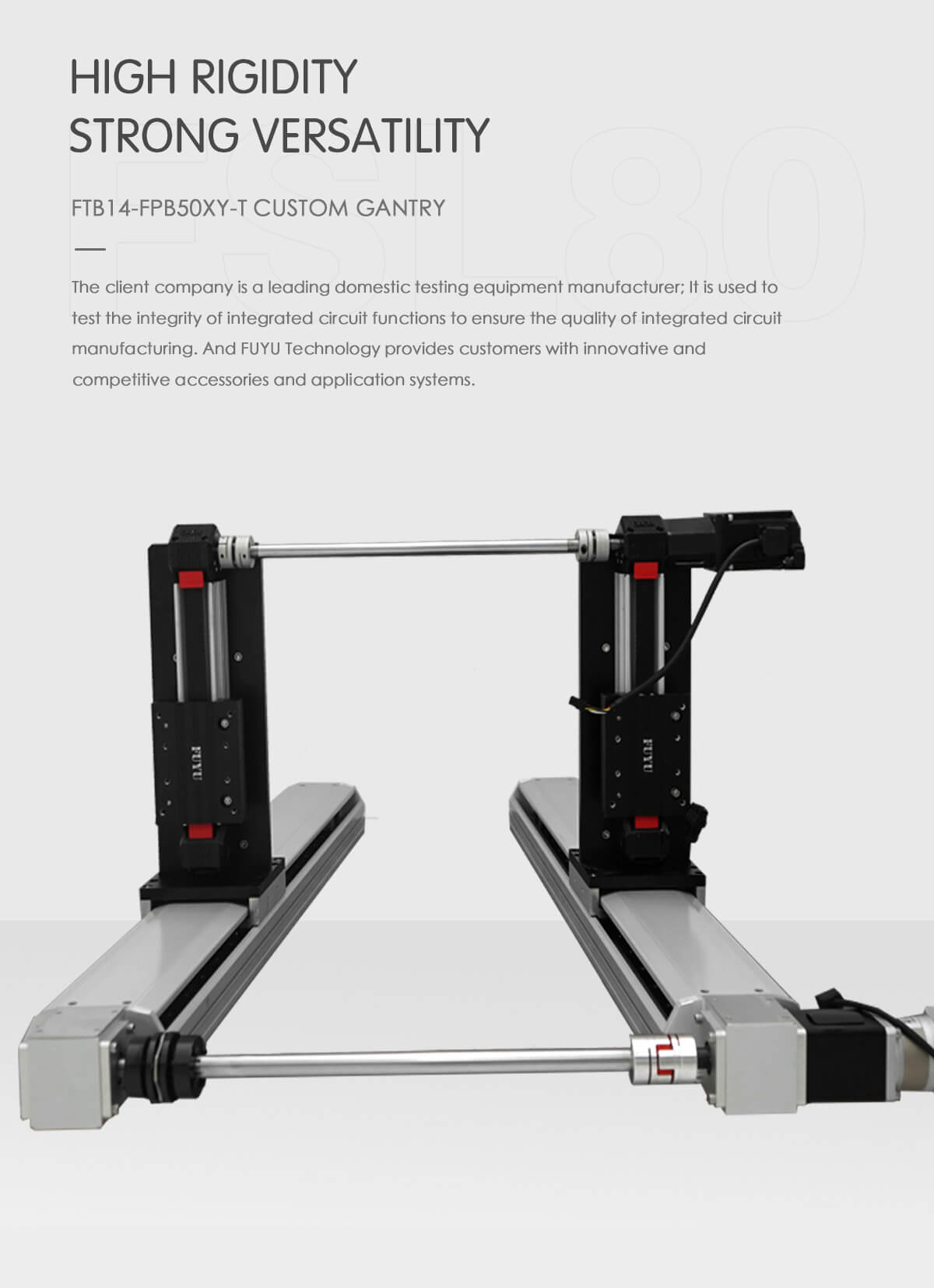

Kundenspezifisches, motorisiertes, riemengetriebenes Linearportalsystem mit Doppelschienenführung

Kurzbeschreibung:

Kurze Funktion

Das Kundenunternehmen ist ein führender inländischer Hersteller von Testgeräten; diese werden verwendet, um die Integrität der Funktionen integrierter Schaltungen zu testen und so die Qualität der Herstellung integrierter Schaltungen sicherzustellen.

Und FUYU Technology bietet seinen Kunden innovative und
Wettbewerbsfähiges Zubehör und Anwendungssysteme.

Parameterdetails

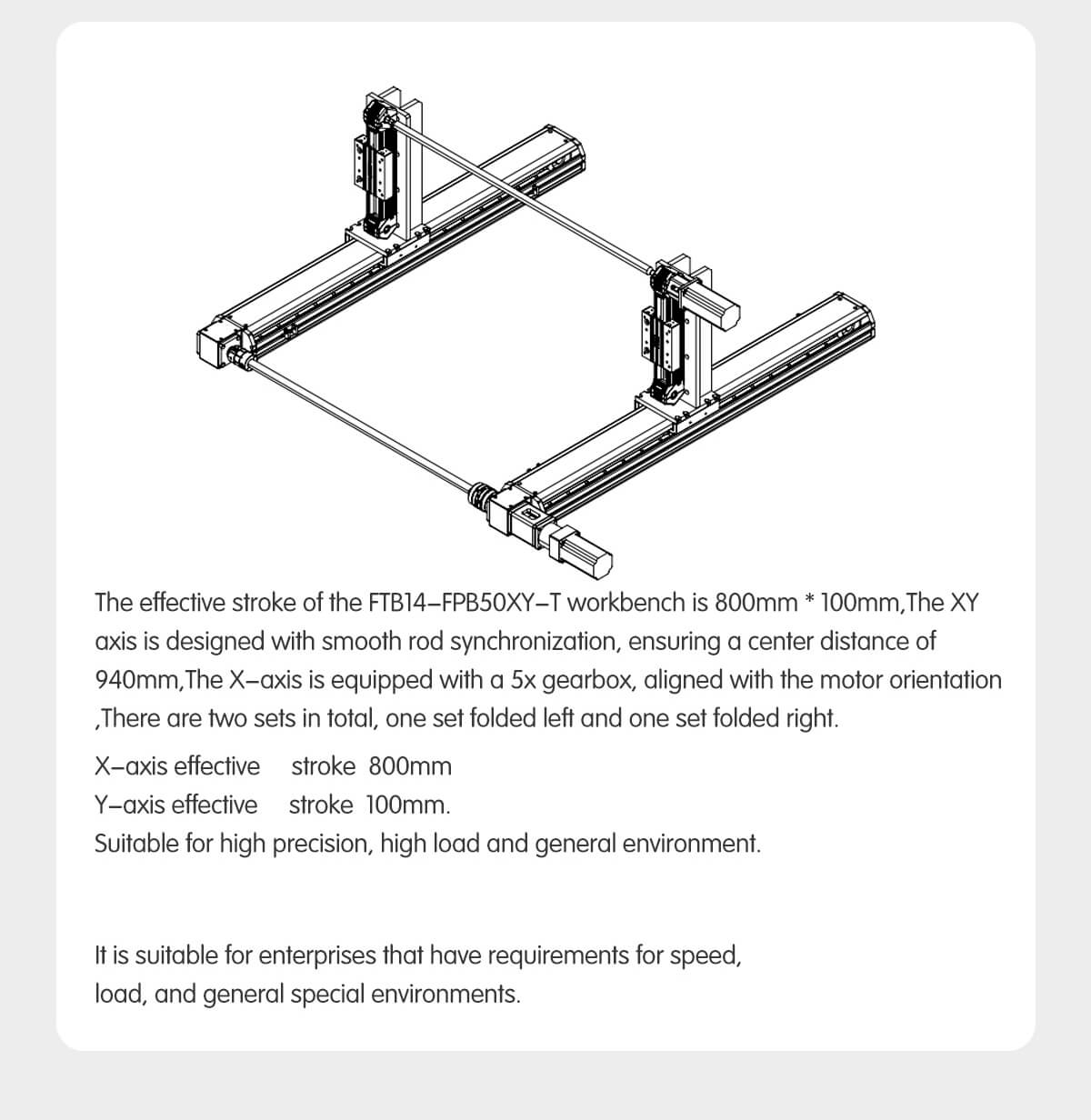

Der effektive Hub der Werkbank FTB14-FPB50XY-T beträgt 800 mm * 100 mm. Die XY-Achse ist mit einer sanften Stangensynchronisation ausgestattet, wodurch ein Achsabstand von 940 mm gewährleistet wird.

Die X-Achse ist mit einem 5-fach Getriebe ausgestattet, das auf die Motorausrichtung ausgerichtet ist. Es gibt insgesamt zwei Sätze, einen links und einen rechts eingeklappten Satz.
Effektiver Hub in der x-Achse: 800 mm
Effektiver Hub der Y-Achse: 100 mm.
Geeignet für hohe Präzision, hohe Belastung und allgemeine Umgebungsbedingungen.

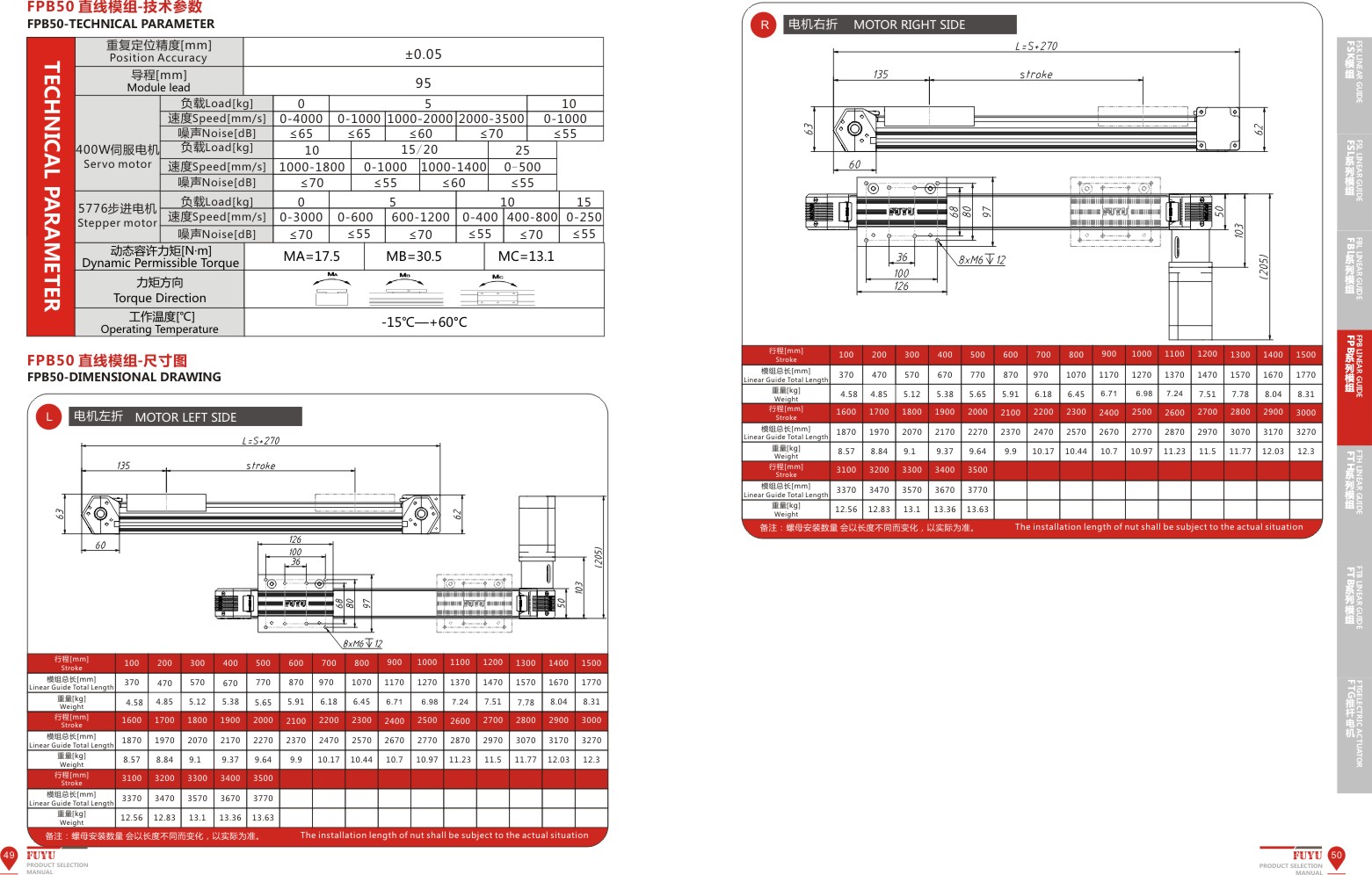

Serie:FTB14FPB50XY-T

Hubbereich:100 mm–3500 mm

Positionsgenauigkeit:0,05 mm

Höchstgeschwindigkeit:4000 mm/S

Maximale Belastung:25 kg

Modulleitung:95 mm

Senden Sie uns eine E-Mail. Als PDF herunterladen Video abspielen

Produktdetails

Markenübersicht

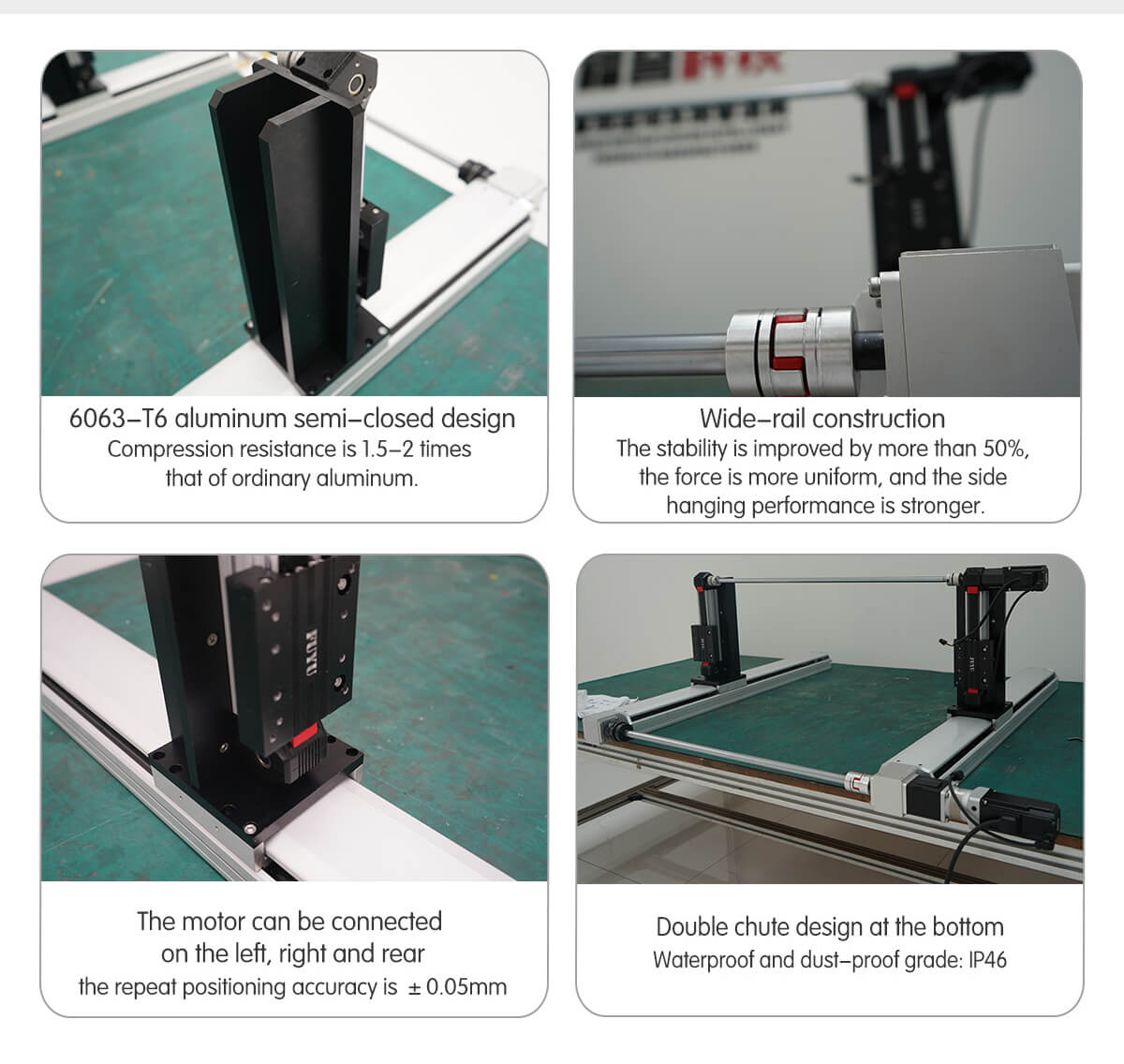

Halboffene Konstruktion aus 6063-T6 Aluminium, Druckfestigkeit 1,5-2 Mal höher als bei normalem Aluminium.
Durch die breite Schienenkonstruktion wird die Stabilität um mehr als 50 % verbessert, die Kraftverteilung gleichmäßiger und die seitliche Aufhängungsleistung erhöht.
Der Motor kann links, rechts und hinten angeschlossen werden; die Wiederholgenauigkeit der Positionierung beträgt ± 0,05 mm.
Doppelte Rutschenkonstruktion am Boden, Schutzart: IP46 (wasserdicht und staubdicht)

Vorherige: Schnelle Beschleunigung, hohe Schubkraft, Positioniergenauigkeit im Mikrometerbereich, spielfreier modularer Linearmotortisch für Magnetgitter-Kreuztisch- oder Gitterportalsysteme

Nächste: Geräuscharmes Design, kompakte Bauweise, Kugelgewindetrieb, motorisierte Linearführung, Unterstützung für Kipplast
